Installer des graisseurs sur un train arrière
Bonjour,

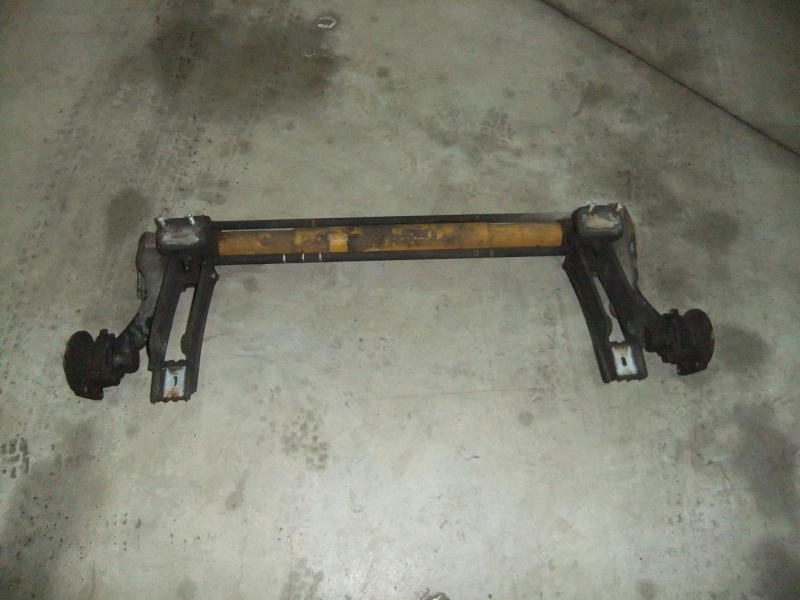

j'ai installé des graisseurs sur mon train arrière lors de sa restauration. Je voulais faire une fiche technique pour cette installation.
Rajouter des graisseurs sur un train arrière rénové ou en bon état sans jeu est très interressant, en effet s'il y a de la graisse entre les roulements il n'y a plus de place pour l'eau et l'humidité. Fini le train qui grince et des roulements grippés et surtout pas de jeu qui se forme dans le demi-train.
![Installer des graisseurs sur un train arrière Train_10](https://i.servimg.com/u/f49/16/29/65/93/train_10.jpg)
j'ai installé des graisseurs sur mon train arrière lors de sa restauration. Je voulais faire une fiche technique pour cette installation.
Rajouter des graisseurs sur un train arrière rénové ou en bon état sans jeu est très interressant, en effet s'il y a de la graisse entre les roulements il n'y a plus de place pour l'eau et l'humidité. Fini le train qui grince et des roulements grippés et surtout pas de jeu qui se forme dans le demi-train.
![Installer des graisseurs sur un train arrière Train_10](https://i.servimg.com/u/f49/16/29/65/93/train_10.jpg)
Dernière édition par yanno le Jeu 12 Juil 2012, 22:15, édité 1 fois
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Première partie

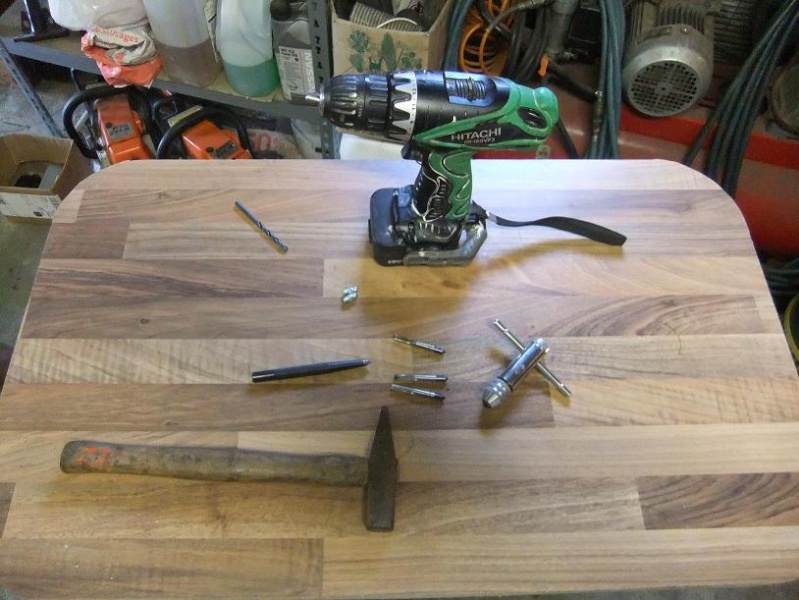

Les outils necéssaire: un metre, un pointeau un marteau une perceuse un foret de 5, des tarauds de 6 (jeu de 3 et pas de tarauds machine) et 2 graisseurs M6 droit ou à 45°.
Si les 3 tarauds ont une pointe il faut la couper pour rentrer plus profond dans le tron.
![Installer des graisseurs sur un train arrière Dscf5210](https://i.servimg.com/u/f49/16/29/65/93/dscf5210.jpg)
![Installer des graisseurs sur un train arrière Dscf5110](https://i.servimg.com/u/f49/16/29/65/93/dscf5110.jpg)
Les outils necéssaire: un metre, un pointeau un marteau une perceuse un foret de 5, des tarauds de 6 (jeu de 3 et pas de tarauds machine) et 2 graisseurs M6 droit ou à 45°.
Si les 3 tarauds ont une pointe il faut la couper pour rentrer plus profond dans le tron.
![Installer des graisseurs sur un train arrière Dscf5210](https://i.servimg.com/u/f49/16/29/65/93/dscf5210.jpg)
![Installer des graisseurs sur un train arrière Dscf5110](https://i.servimg.com/u/f49/16/29/65/93/dscf5110.jpg)
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Le perçage

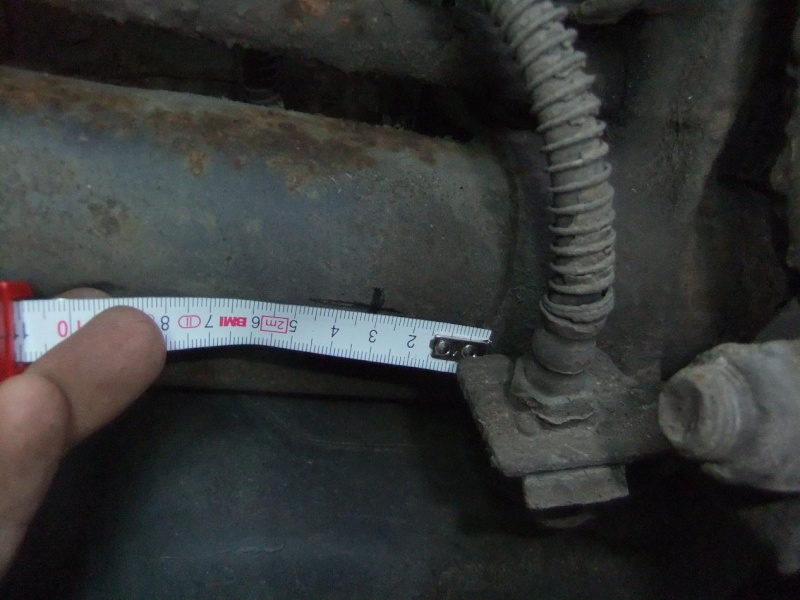

il faut pointer à 30 mm comme sur la photo puis percer avec un forêt de 5mm.
Les photos ont été réalisé sur une autre 205, ma GTI a déja les graisseurs mais les cotes sont les même.
![Installer des graisseurs sur un train arrière Dscf5113](https://i.servimg.com/u/f49/16/29/65/93/dscf5113.jpg)
![Installer des graisseurs sur un train arrière Dscf5112](https://i.servimg.com/u/f49/16/29/65/93/dscf5112.jpg)
Très important, une remarque que j´avais oublié de mettre:
Il faut percer la traverse et quand on cogne contre l´axe du bras il faut s´arrêter (environ 8mm de perçage). Il y a quelques millimètres de vide entre les deux. Pour tarauder c´est pareil il faut y aller doucement et dès que le taraud touche l´axe c´est fini et surtout pas forcer. La graisse va se mettre dans ce vide entre la traverse et l´axe puis de chaque cotés il y a les roulements.
![Installer des graisseurs sur un train arrière Dscf5111](https://i.servimg.com/u/f49/16/29/65/93/dscf5111.jpg)
il faut pointer à 30 mm comme sur la photo puis percer avec un forêt de 5mm.
Les photos ont été réalisé sur une autre 205, ma GTI a déja les graisseurs mais les cotes sont les même.
![Installer des graisseurs sur un train arrière Dscf5113](https://i.servimg.com/u/f49/16/29/65/93/dscf5113.jpg)
![Installer des graisseurs sur un train arrière Dscf5112](https://i.servimg.com/u/f49/16/29/65/93/dscf5112.jpg)
Très important, une remarque que j´avais oublié de mettre:
Il faut percer la traverse et quand on cogne contre l´axe du bras il faut s´arrêter (environ 8mm de perçage). Il y a quelques millimètres de vide entre les deux. Pour tarauder c´est pareil il faut y aller doucement et dès que le taraud touche l´axe c´est fini et surtout pas forcer. La graisse va se mettre dans ce vide entre la traverse et l´axe puis de chaque cotés il y a les roulements.
![Installer des graisseurs sur un train arrière Dscf5111](https://i.servimg.com/u/f49/16/29/65/93/dscf5111.jpg)
Dernière édition par yanno le Dim 15 Juil 2012, 20:29, édité 2 fois
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière

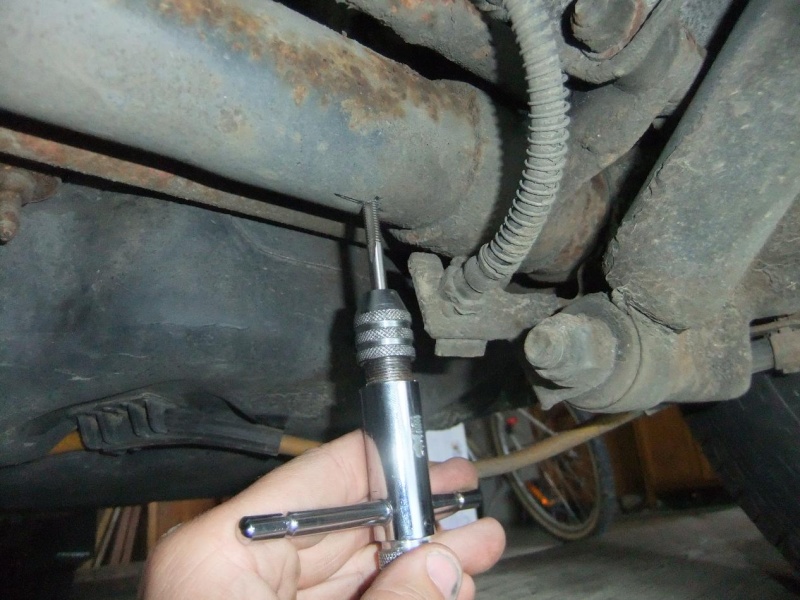

Troisième étape il faut tarauder avec les 3 tarauds M6.
![Installer des graisseurs sur un train arrière Dscf5114](https://i.servimg.com/u/f49/16/29/65/93/dscf5114.jpg)
![Installer des graisseurs sur un train arrière Dscf5211](https://i.servimg.com/u/f49/16/29/65/93/dscf5211.jpg)
![Installer des graisseurs sur un train arrière Dscf5114](https://i.servimg.com/u/f49/16/29/65/93/dscf5114.jpg)
![Installer des graisseurs sur un train arrière Dscf5211](https://i.servimg.com/u/f49/16/29/65/93/dscf5211.jpg)
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Quatrième etape visser les graisseurs (clé de 7) et graisser.
Remarque :
Les graisseurs ne doivent pas etre trop long car ils risquent de toucher l´axe. S´ils sont trop long il suffit de ne pas les visser à fond et de mettre un peu de frein filet ou du téflon sur le filetage des graisseurs avant de les visser.
![Installer des graisseurs sur un train arrière Dscf5213](https://i.servimg.com/u/f49/16/29/65/93/dscf5213.jpg)
![Installer des graisseurs sur un train arrière Dscf5212](https://i.servimg.com/u/f49/16/29/65/93/dscf5212.jpg)
Remarque :
Les graisseurs ne doivent pas etre trop long car ils risquent de toucher l´axe. S´ils sont trop long il suffit de ne pas les visser à fond et de mettre un peu de frein filet ou du téflon sur le filetage des graisseurs avant de les visser.
![Installer des graisseurs sur un train arrière Dscf5213](https://i.servimg.com/u/f49/16/29/65/93/dscf5213.jpg)
![Installer des graisseurs sur un train arrière Dscf5212](https://i.servimg.com/u/f49/16/29/65/93/dscf5212.jpg)
Dernière édition par yanno le Dim 15 Juil 2012, 20:36, édité 1 fois
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
J'espère que ça va aider certain d'entre vous.

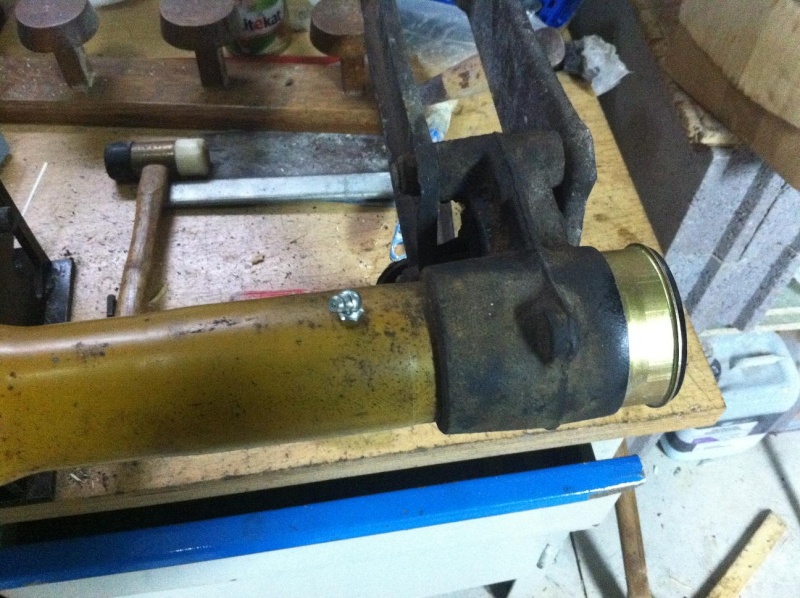

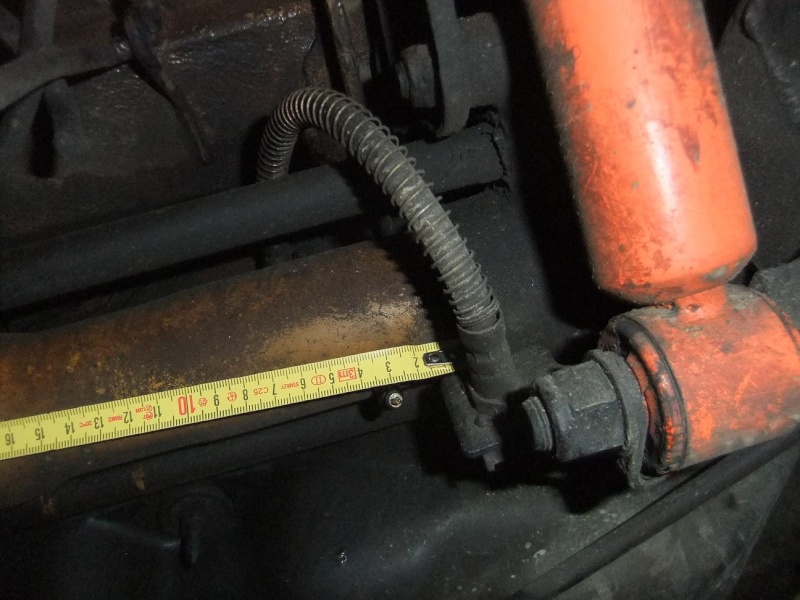

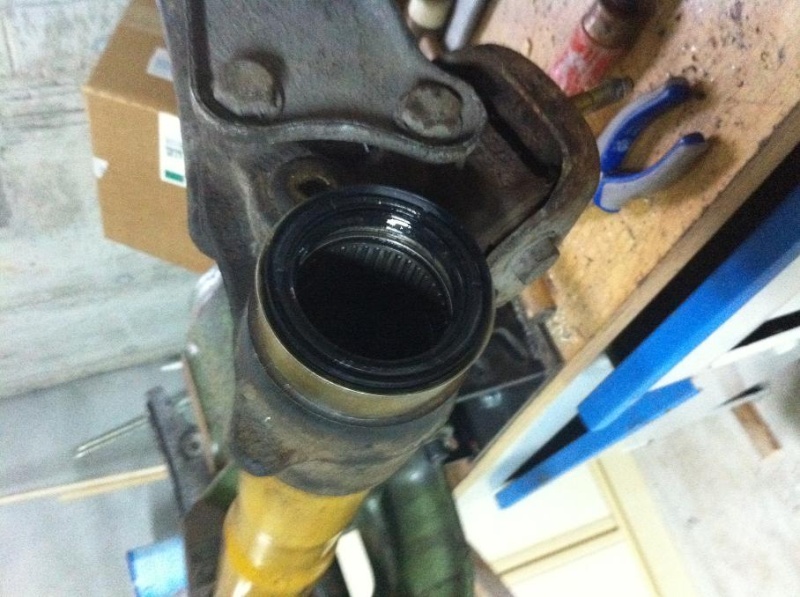

Pour finir quelques photos de mon train arrière restauré.
![Installer des graisseurs sur un train arrière Photo_10](https://i.servimg.com/u/f49/16/29/65/93/photo_10.jpg)
![Installer des graisseurs sur un train arrière Graiss15](https://i.servimg.com/u/f49/16/29/65/93/graiss15.jpg)
![Installer des graisseurs sur un train arrière Graiss14](https://i.servimg.com/u/f49/16/29/65/93/graiss14.jpg)
![Installer des graisseurs sur un train arrière Graiss13](https://i.servimg.com/u/f49/16/29/65/93/graiss13.jpg)
Pour finir quelques photos de mon train arrière restauré.
![Installer des graisseurs sur un train arrière Photo_10](https://i.servimg.com/u/f49/16/29/65/93/photo_10.jpg)
![Installer des graisseurs sur un train arrière Graiss15](https://i.servimg.com/u/f49/16/29/65/93/graiss15.jpg)
![Installer des graisseurs sur un train arrière Graiss14](https://i.servimg.com/u/f49/16/29/65/93/graiss14.jpg)
![Installer des graisseurs sur un train arrière Graiss13](https://i.servimg.com/u/f49/16/29/65/93/graiss13.jpg)
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
belle explication , de plus avec photos
je les déja fait et effectivement, sa résout pas tout mes ces un plus
![Installer des graisseurs sur un train arrière 994197](https://2img.net/u/1514/65/92/80/smiles/994197.gif)
![Installer des graisseurs sur un train arrière 727330](https://2img.net/u/1514/65/92/80/smiles/727330.gif)
je les déja fait et effectivement, sa résout pas tout mes ces un plus
![Installer des graisseurs sur un train arrière 994197](https://2img.net/u/1514/65/92/80/smiles/994197.gif)
tonyxu205- Pilote Actif
- Nombre de messages : 920
Age : 45
Localisation : saffré
Date d'inscription : 08/12/2011
Re: Installer des graisseurs sur un train arrière
Merci bien , je viens d'acheter les graisseurs , il ne me manquait que la cote de 30 mm !
Ya plus qu'a attaquer maintenant![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Ya plus qu'a attaquer maintenant
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
XU9JA- Pilote Expert
- Nombre de messages : 2842
Age : 56
Localisation : Montbéliard
Date d'inscription : 04/02/2008
Re: Installer des graisseurs sur un train arrière
Petit tuto sympa
Et astuce en plus pour ceux qui démonte pas, mettre de la graisse sur le foret et les tarauds pour éviter que la limaille tombe dedans.
![Installer des graisseurs sur un train arrière 415215](/users/1514/65/92/80/smiles/415215.gif)
Et astuce en plus pour ceux qui démonte pas, mettre de la graisse sur le foret et les tarauds pour éviter que la limaille tombe dedans.
______________________
Une 205 et 16 soupapes...
overclockman- Pilote Actif
- Nombre de messages : 1361
Age : 35
Localisation : Toulouse
Date d'inscription : 18/10/2011
Re: Installer des graisseurs sur un train arrière
c'est vrai, idéalement ça serait de mettre les graisseurs sur un train démonté, mais mettre de la graisse sur le foret et les tarauds c'est une bonne solution pour récupèrer la limaille. On peut également aspirer avec un aspirateur après le persage et le taraudage.
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
et surtout merci pour les commentaires ![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Merci a toi surtout!
gtiste59- Pilote Actif
- Nombre de messages : 876
Age : 39
Localisation : MAUBEUGE nord 59
Date d'inscription : 06/12/2010
Re: Installer des graisseurs sur un train arrière
super fiche ça va être pratique
Quand perce tu traverses avec la mèche?
Quand perce tu traverses avec la mèche?
Re: Installer des graisseurs sur un train arrière
Sympa ton tuto, je déplace dans la rubrique des fiches techniques
.
Une bonne adresse pour acheter les graisseurs ?
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Une bonne adresse pour acheter les graisseurs ?
Re: Installer des graisseurs sur un train arrière
Il faut percer la traverse et quand tu cognes contre l´axe du bras tu arrêtes (environ 8mm de perçage). Tu le remarques bien car il y a quelques millimètres de vide entre les deux. Quand tu taraudes c´est pareil tu y vas doucement et dès que le taraud touche l´axe tu le sors et surtout pas forcer. La graisse va se mettre dans ce vide entre la traverse et l´axe puis de chaque cotés il y a les roulements.
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière

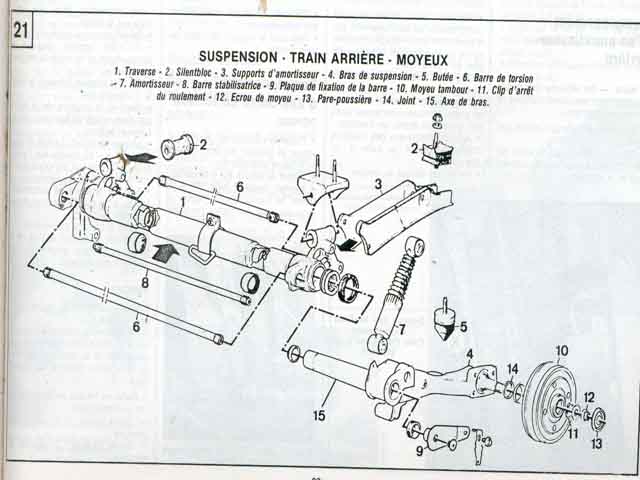

Une petite vue éclatée du train arrière de 205.
![Installer des graisseurs sur un train arrière Train_11](https://i.servimg.com/u/f49/16/29/65/93/train_11.jpg)
![Installer des graisseurs sur un train arrière Train_11](https://i.servimg.com/u/f49/16/29/65/93/train_11.jpg)
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Micka13 a écrit:Sympa ton tuto, je déplace dans la rubrique des fiches techniques.
Une bonne adresse pour acheter les graisseurs ?
Merci, il est mieux dans la rubrique des fiches techniques.
Pour une bonne adresse aucune idée, mais ils se trouvent facilement, même sur eBay. Il suffit que ce soi du M6.
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
yanno a écrit:Micka13 a écrit:Sympa ton tuto, je déplace dans la rubrique des fiches techniques.
Une bonne adresse pour acheter les graisseurs ?
Merci, il est mieux dans la rubrique des fiches techniques.
Pour une bonne adresse aucune idée, mais ils se trouvent facilement, même sur eBay. Il suffit que ce soi du M6.
Merci à toi pour ces précisions, j'imagine que ton tuto en aidera plus d'un !
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Re: Installer des graisseurs sur un train arrière
Merci pour ton tuto très simple et très efficace !!
Re: Installer des graisseurs sur un train arrière
ca y est j'ai percé mais impossible de passer le taraud , pas assez d'espace entre la traverse et l'axe a l'intérieur. J'ai vissé directement le graisseur et ca a été !
XU9JA- Pilote Expert
- Nombre de messages : 2842
Age : 56
Localisation : Montbéliard
Date d'inscription : 04/02/2008
Re: Installer des graisseurs sur un train arrière
XU9JA a écrit:ca y est j'ai percé mais impossible de passer le taraud , pas assez d'espace entre la traverse et l'axe a l'intérieur. J'ai vissé directement le graisseur et ca a été !
Sur mes tarauds j´ai du couper la pointe pour pouvoir les passer.
yanno- Jeune Pilote
- Nombre de messages : 83
Age : 45
Localisation : 57
Date d'inscription : 21/11/2010
Re: Installer des graisseurs sur un train arrière
Merci de votre précision sur les outils, je pense que ça va aider nos membres
Re: Installer des graisseurs sur un train arrière
merci pour ce tuto tres instructif.
amateur10- Pilote Actif
- Nombre de messages : 1371
Age : 37
Localisation : aube
Date d'inscription : 14/06/2012
Re: Installer des graisseurs sur un train arrière
bonsoir a tous j ai une question un peu bete desoler mais que veux les graisseurs M6 LE M6 veus dire quoi car je voudrai en mettre
merci
merci
______________________
![Installer des graisseurs sur un train arrière Sanstitre8e](https://2img.net/r/ihimizer/img176/9978/sanstitre8e.jpg)
Re: Installer des graisseurs sur un train arrière
M6 (ou Mx vaux pour tous les diamètre) est une norme de filetage en fonction du diamètre. M6 correspond de mémoire à du 6x100 en métrique.
______________________
Une 205 et 16 soupapes...
overclockman- Pilote Actif
- Nombre de messages : 1361
Age : 35
Localisation : Toulouse
Date d'inscription : 18/10/2011
