Remontage du train arrière d'une 205 GTI 1,9

Aller en bas

Remontage du train arrière d'une 205 GTI 1,9 Empty Remontage du train arrière d'une 205 GTI 1,9

Message par alain76 le Mer 04 Nov 2020, 18:40

Bonjour,

Toutes les pièces ont été peintes et je m'attaque au remontage du train arrière que j'avais démonté, il y a 3 ans.

Les 2 axes ont été remonté à la presse sans oublié la cote de 2mm pour laisser la place du joint ref; 517403

Remontage du train arrière d'une 205 GTI 1,9 04.20

J'ai peint l'extérieur de la coupelle ref; 515109 et son emplacement sur l'axe, pour éviter la rouille dans le temps.

Remontage du train arrière d'une 205 GTI 1,9 04.21

Mise en place de la coupelle sur chaque axe à l'aide d'un outillage fait maison et 2 serre-joints.

Remontage du train arrière d'une 205 GTI 1,9 04.22

Remontage du train arrière d'une 205 GTI 1,9 04.23

Perçage de 2 trous M6 à 30mm du bord de la partie noire pour mettre 2 graisseurs.

Remontage du train arrière d'une 205 GTI 1,9 04.24

Présentation des barres de torsions pour définir le position des liserets blancs et jaunes

Remontage du train arrière d'une 205 GTI 1,9 04.25

Les barres de torsions désassemblées.

Remontage du train arrière d'une 205 GTI 1,9 04.26

Le plan de la position des liserets.

Remontage du train arrière d'une 205 GTI 1,9 04.29

Les barres une fois peintes

Remontage du train arrière d'une 205 GTI 1,9 04.30

On passe aux choses sérieuses, avec la mise en place des 2 roulements intérieurs avec l'outillage que j'ai fait.
J'ai préféré les mettre avec l'aide d'un serre-joint qu'avec un marteau.
Le roulement est à 200mm du bord du tube.

Remontage du train arrière d'une 205 GTI 1,9 04.31

Le plan l'outillage

Remontage du train arrière d'une 205 GTI 1,9 04.32

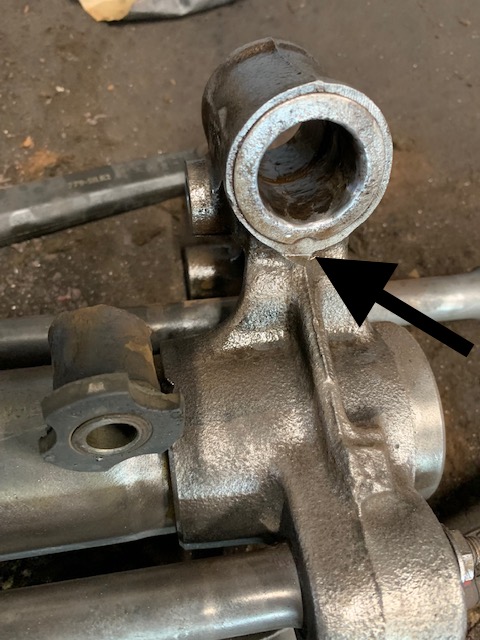

Pour les roulements extérieurs, idem avec le serre-joint et l'autre outillage
Le roulement est à 1mm du bord du tube.

Remontage du train arrière d'une 205 GTI 1,9 04.33

Le plan de l'outillage

Remontage du train arrière d'une 205 GTI 1,9 04.34

J'ai oublié de préciser que les 4 roulements ont été graissé avant montage.
