Remontage compresseur clim SD508

3 participants

Aller en bas

Remontage compresseur clim SD508 Empty Remontage compresseur clim SD508

Message par Manu122MIAMI Dim 02 Oct 2022, 10:28

Bonjour,

Je suis en train de refaire mon compresseur de climatisation et j’aurais aimé savoir comment remettre en place le joint d’huile en bout d’arbre sans l’abîmer. J’ai commandé les 2 joints et la plaque à clapets.Remontage compresseur clim SD508 00c01210
J’ai aussi commandé un kit réfection SD508 pour le grand joint plat car le reste je l’ai déjà ou cela ne correspond pas à mon compresseur. Les 2 petits toriques ???? Le joint d’huile ne correspond pas,le mien à 1ressort.Remontage compresseur clim SD508 3eafe810

J’ai commandé le joint d’huile ( réception le 2 décembre), outils pour pose du joint mais aucun ne va.

Remontage compresseur clim SD508 5ed0f910

Remontage compresseur clim SD508 A4325310

Comment passer le nouveau joint sur l’arbre sans ces outils aucun ne passe car le diamètre n’est pas bon et il y a 2 plats sur la partie métallique ? On voit les plats sur la 1ere photo où il y a l’outil bleu.

Nouveau roulement en place.Remontage compresseur clim SD508 B2e7cf10

Merci d’avance pour toute l’aide que vous pourrez m’apporter.
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Jeu 06 Oct 2022, 19:11

Bonjour,

L’outil bleu est celui qui convient parfaitement pour l’arbre du compresseur mais ça ne va pas sur le joint a cause du plat et du diamètre. Je vous met des photos pour que vous voyez mon problème.
Des infos seraient bienvenues pour réussir mon montage lors de la réception du kit joint.
Merci.

Remontage compresseur clim SD508 Ea771010
Remontage compresseur clim SD508 66e29010
Remontage compresseur clim SD508 96f6ca10
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par chris1975 Sam 08 Oct 2022, 11:05

salut,

Vieux conseil de mémoire , je pense que ce n'est pas le bon joint, j'ai l'impression que c'est celui d'un SD505 mais je peux me tromper

le mieux aurait été de prendre un compresseur R134a type SD5H14 remonté ton embrayage et la culasse

______________________
Membre du Club n°400
chris1975
chris1975
Membre Club 2022
Membre Club 2022

Nombre de messages : 435
Age : 47
Localisation : a coté de cergy pontoise
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Sam 08 Oct 2022, 13:08

Salut Chris,

Merci. C’est le bon joint puisque c’est celui que j’ai enlevé de mon compresseur et j’ai essayé de voir si je pouvais mettre celui que je vais recevoir avec le vieux. Je sais que cela aurait été plus simple de prendre un SD5H14 mais comme je n’avais jamais fait cela j’avais envie de tenter. C’est comme cela qu’on apprend, si je me plante c’est ce que je ferai.De plus j’essaye de garder le maximum d’origine.
Je ne trouve aucune info et comme tout les outils pour joint d’huile ne conviennent pas je vais huiler l’arbre et les joints puis engagés tout cela à la main. Je mettrai le compresseur sous pression et je verrai bien si je me suis loupé.
Merci encore.

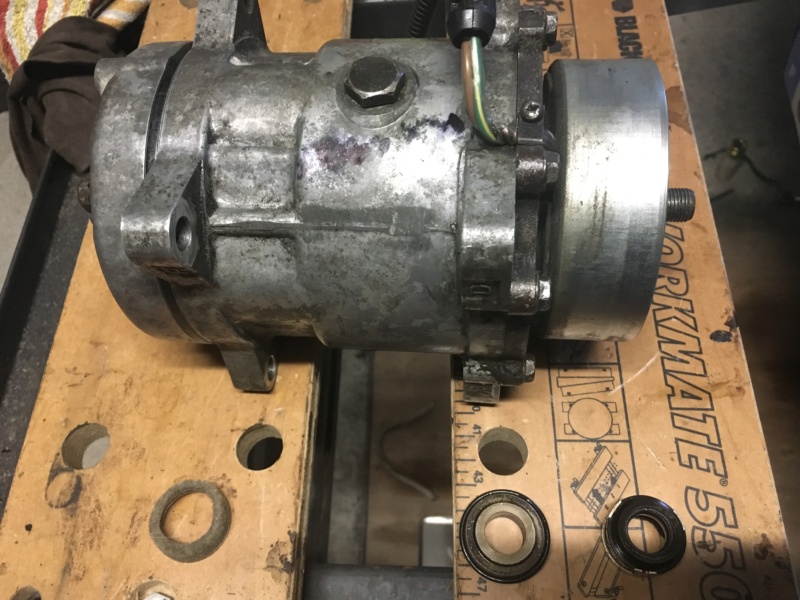

J’ai tout remonté, reste joints à mettre

Remontage compresseur clim SD508 Ec4dd810
Remontage compresseur clim SD508 0cd06910
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

redorangina aime ce message

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Dim 09 Oct 2022, 10:38

Bonjour,

La seule solution que j’ai trouvé c’est de diminuer le diamètre extérieur de mon outil bleu. Papier de verre, perceuse et du temps. Voilà l’outil avec l’ancien joint et les autres pièces.Remontage compresseur clim SD508 Dc9f8110

Bon dimanche.
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

redorangina et julGTI aiment ce message

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par julGTI Lun 10 Oct 2022, 09:04

t'es motivé ! Je ne sais pas si je me serais lancé .
Beau boulot en tout cas.
Est-ce que tu as essayé de demander des infos à un spécialiste clim, genre Frig'est à Besançon ?

______________________
Membre du Club N°353

[Vous devez être inscrit et connecté pour voir ce lien]
julGTI
julGTI
Membre Club 2022
Membre Club 2022

Nombre de messages : 407
Age : 41
Localisation : Doubs - Besançon
Date d'inscription : 19/11/2020

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Lun 10 Oct 2022, 20:52

Bonsoir,

Merci Julien.
C’est sûr, faut vraiment avoir envie de faire tout ça. Mais quelle satisfaction de faire soi même ces travaux et de comprendre comment ça fonctionne, ça aide en cas de panne.
Non je n’ai pas contacté de spécialistes, juste vu des mécanos que je connais mais personne ne refait des compresseurs de clim voiture car ils changent l’ensemble. Je veux garder ma 205 au maximum d’origine.

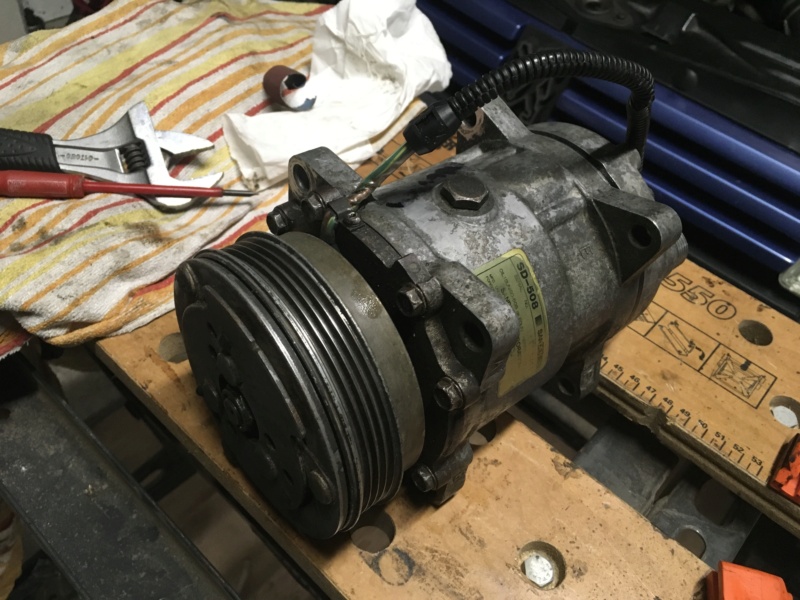

Une photo du compresseur (avec l’étiquette d’origine) fini de remonter, reste le test pression à l’azote et remontage sur la voiture.Remontage compresseur clim SD508 84fd9610
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

chris1975 et julGTI aiment ce message

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Dim 16 Oct 2022, 12:17

Bonjour,

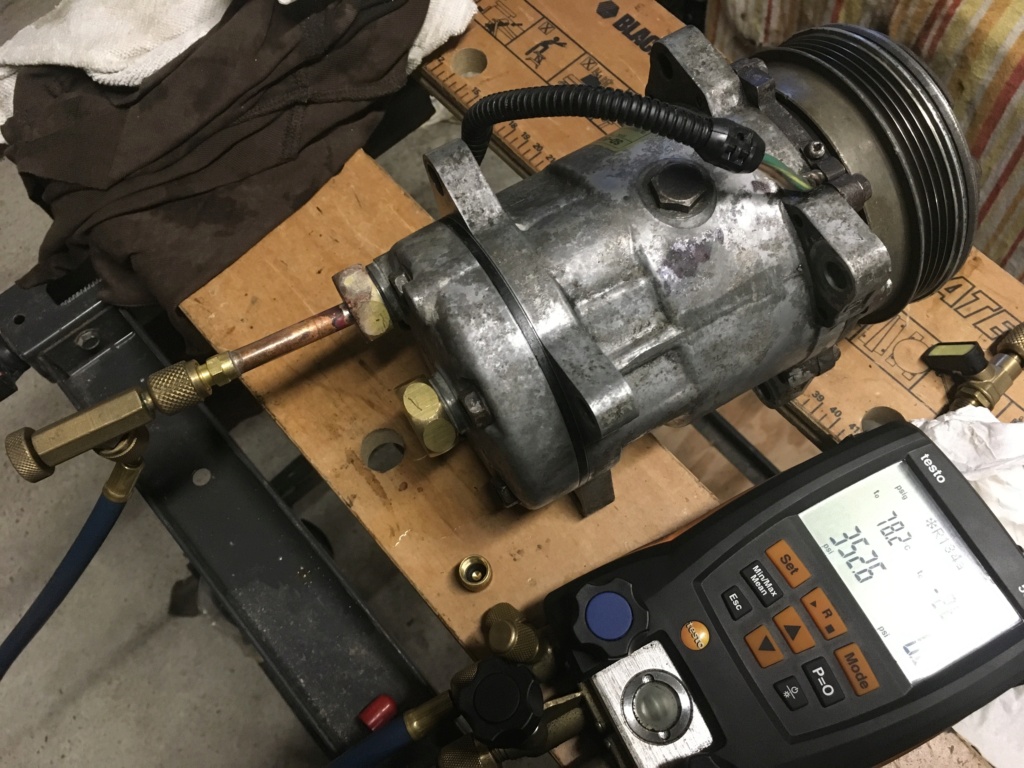

Fabrication d’un raccord pour mise en pression compresseur et mise en épreuve à 390 psig puis à 352,9 psig (24bars) préconisation Sanden. Pour l’instant je n’ai perdu que 0,3 psig en 2 heures, ça doit être la température du sous sol qui bouge. Je vais laisser tout ça pendant quelques jours.
Bon dimanche.
Remontage compresseur clim SD508 92231e10
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

chris1975, redorangina et Alain C aiment ce message

Revenir en haut Aller en bas

Remontage compresseur clim SD508 Empty Re: Remontage compresseur clim SD508

Message par Manu122MIAMI Mar 22 Nov 2022, 18:57

Bonjour,

C’est bon, ma climatisation fonctionne maintenant. J’ai refait mes 2 joints de carter en même temps vu que mon compresseur était démonté. J’ai aussi changer mon ressort et clapet de pompe à huile vu que l’accès était top.
Le problème maintenant est que ma pression d’huile est de +/-7 bars à froid alors que avant elle était de +/-5 bars.
Mon pressostat huile est neuf et avant de faire le changement de pièces j’avais +/-5 bars. A chaud, 1,5 a 2 bars.
Est-ce un problème d’avoir une pression pareille ou non? Sinon il faut tout re démonter et remettre les anciennes pièces. Des fois, vouloir bien faire………..
Passage au contrôle technique jeudi, rotule de suspension droite hs, j’avais changé la rotule de direction et fait la géométrie en août. C’était pas ça le souci. J’ai changé cette pièce et retour garage pour géométrie le 1 décembre.
Merci d’avance pour votre aide.
Bonne soirée.
Manu122MIAMI
Manu122MIAMI
Membre Club 2022
Membre Club 2022

Nombre de messages : 93
Age : 55
Localisation : Jura
Date d'inscription : 05/11/2020

Revenir en haut Aller en bas
