Réfection et amélioration boite MA Empty Réfection et amélioration boite MA

Message par wiwi57 Lun 11 Juin 2018, 19:58

Voici un TUTO sur le démontage, la révision complète et l'amélioration d'une boite MA:
Présentation de la boite ref. 20CF19 de Laurent (Optex57) provenant d'une 206 1,1L
l'intérêt de cette boite est la récupération du pont court 13X59, des fourchettes bronzes ainsi que des nouveaux carters de boites
Le but est de préparer une boite remise a neuf est améliorer pour la 205 Rallye d'Optex57 Cool
Je tiens juste a préciser que je fait part de mon expérience propre et que j'encourage chacun a donner sont avis sur le sujet afin d'être le plus précis possible

Réfection et amélioration boite MA Img_1110

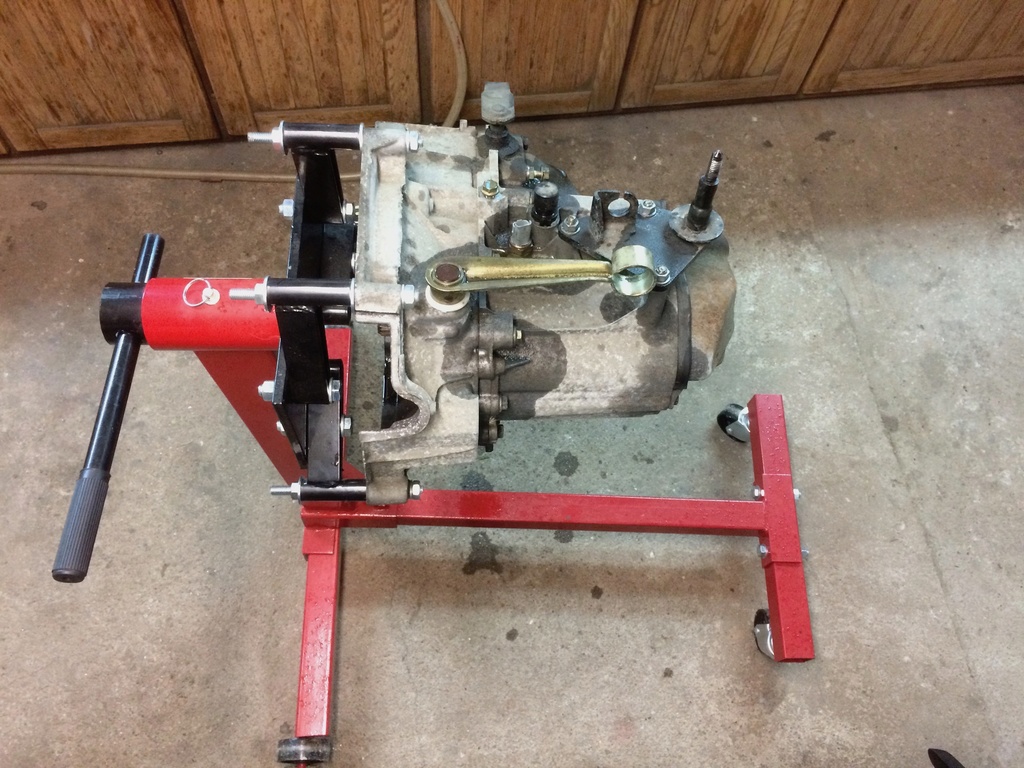

On va commencer par mettre la boite sur un support moteur histoire de bosser dans de bonne conditions

Réfection et amélioration boite MA Img_1111

Pensez a retirer les goupilles de centrages avant de fixer la boite sur le support

Réfection et amélioration boite MA Img_1113
Réfection et amélioration boite MA Img_1112

Ensuite WD40 sur tout les axes a sortir ainsi que les vis de la boite ça pourra toujours aider au démontage
et un peu de pub pour le support moteur de chez PRP Machines prêt de chez notre Président
[Vous devez être inscrit et connecté pour voir ce lien]
wiwi57
wiwi57
Membre Club 2021
Membre Club 2021

Nombre de messages : 73
Age : 40
Localisation : GUERTING
Date d'inscription : 27/07/2017

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par lulu33 Lun 11 Juin 2018, 20:37

Salut wiwi

Vivement la suite

______________________
La 205 gti ça arrache
lulu33
lulu33
Pilote Actif
Pilote Actif

Nombre de messages : 1082
Age : 48
Localisation : Jura
Date d'inscription : 15/08/2013

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par optex57 Lun 11 Juin 2018, 20:52

Salut William, déjà au boulot 😮
À ce rythme, il faut que je me presse à passer commande du kit roulements de boîte.

Hâte également de voir la suite 👍

Une très bonne idée ton initiative de fiche technique pour la boîte de vitesses.

Le moteur suivra 😀😀😀

______________________
La première fois que je suis monté dans une 205 GTI, j'avais 14 ans. 5 ans après, j'ai acheté la première.
Membre Club n° 8
Réfection et amélioration boite MA Screen17[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
optex57
optex57
Correspondant Régional
Correspondant Régional

Nombre de messages : 3657
Age : 48
Localisation : Entre Metz et Thionville
Date d'inscription : 07/08/2016

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par Kevin54 Mar 12 Juin 2018, 09:46

Super intéressant ça. Optex va avoir une super boite dans sa Rallye ^^

______________________
Membre Club n°230

[Vous devez être inscrit et connecté pour voir ce lien]
Kevin54
Kevin54
Membre Club 2021
Membre Club 2021

Nombre de messages : 1869
Age : 32
Localisation : Nancy
Date d'inscription : 22/07/2015

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par ducatiS4R Mar 12 Juin 2018, 15:04

Réfection et amélioration boite MA 221674 Réfection et amélioration boite MA 221674 Réfection et amélioration boite MA 221674

______________________
Réfection et amélioration boite MA Beach-10
ducatiS4R
ducatiS4R
Correspondant Régional
Correspondant Régional

Nombre de messages : 6450
Age : 51
Localisation : Beziers
Date d'inscription : 15/12/2014

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par wiwi57 Mar 12 Juin 2018, 20:38

C partit pour le démontage Very Happy
Avant de commencer je vérifie si tout les rapports rentrent sans soucis,
ensuite on commence par dévisser le bouchon de vidange: Carré Diam.8
Sans oublier un bac pour récupérer  l'huile restante

Réfection et amélioration boite MA Img_1114

On dévisse le bouchon de remplissage par la même occasion: carré Diam.8 aussi

Réfection et amélioration boite MA Img_1115

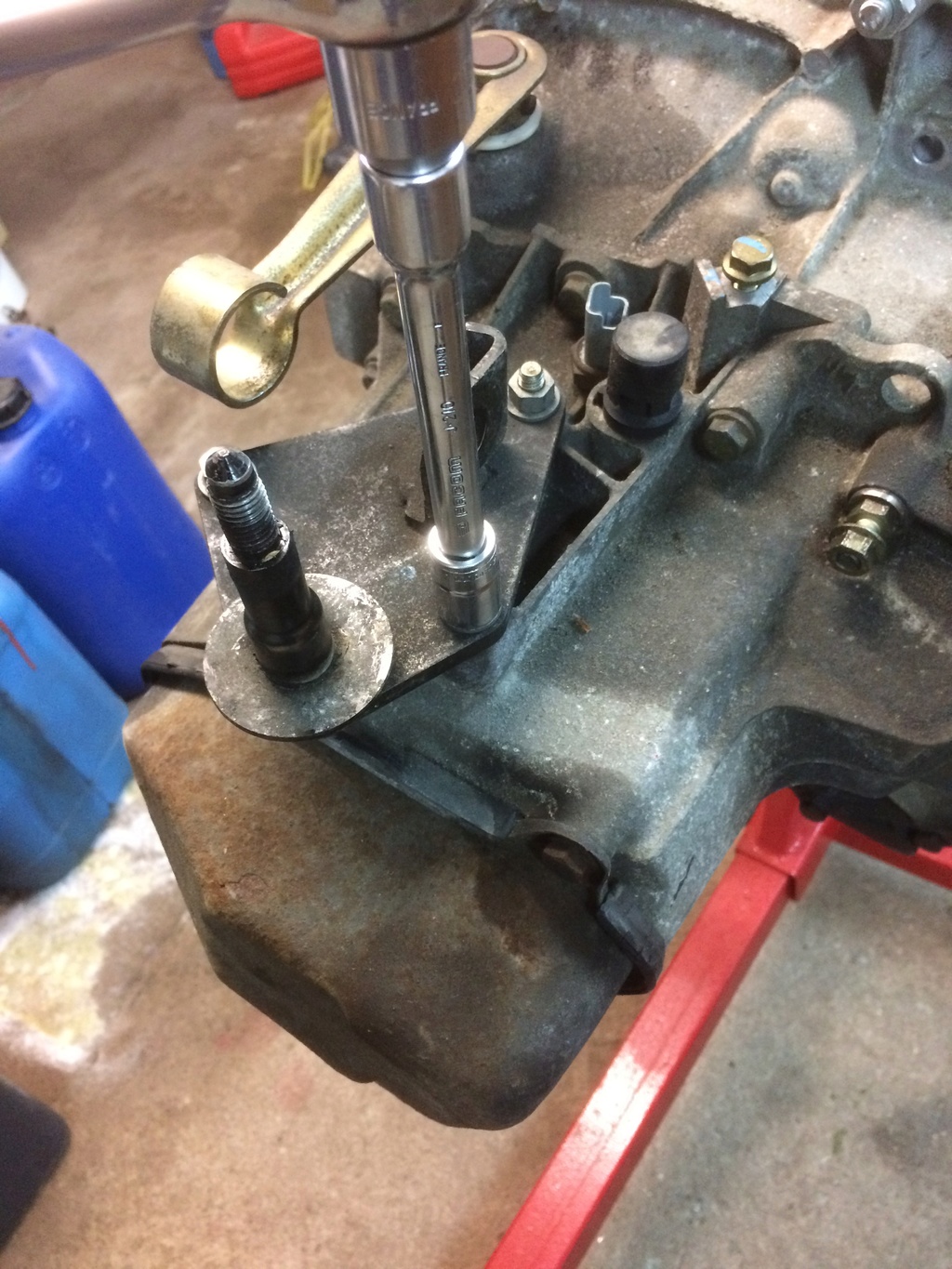

On retire les écrous de support de fixation de la boite: 3xDiam.8 Clé de 13.

Réfection et amélioration boite MA Img_1116
Réfection et amélioration boite MA Img_1117

On retire le capteur de feu de recul: Clé de 22

Réfection et amélioration boite MA Img_1119
Réfection et amélioration boite MA Img_1118

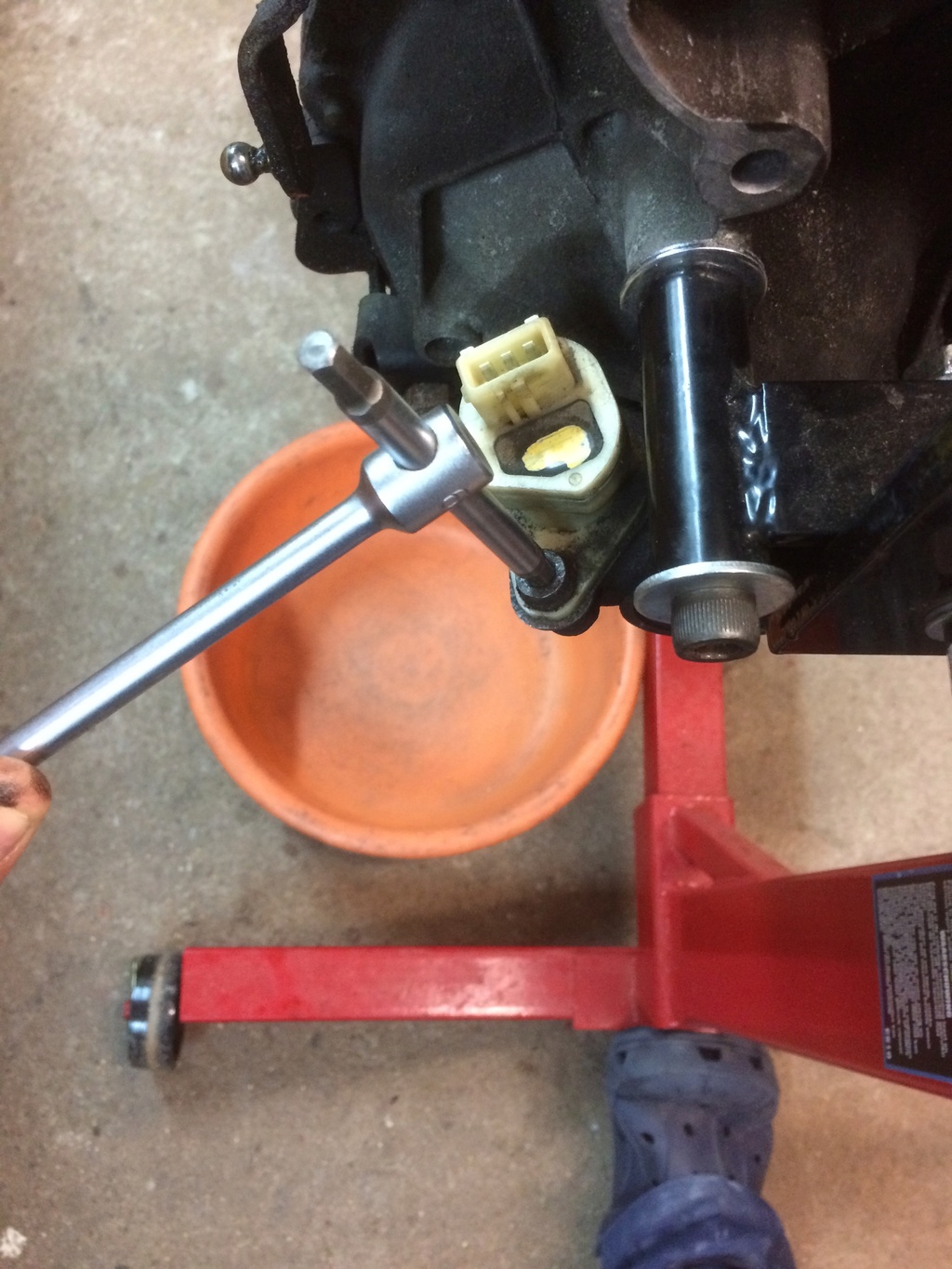

On démonte le capteur de vitesse qui sera remplacer par l'ancienne génération a câble

Réfection et amélioration boite MA Img_1120

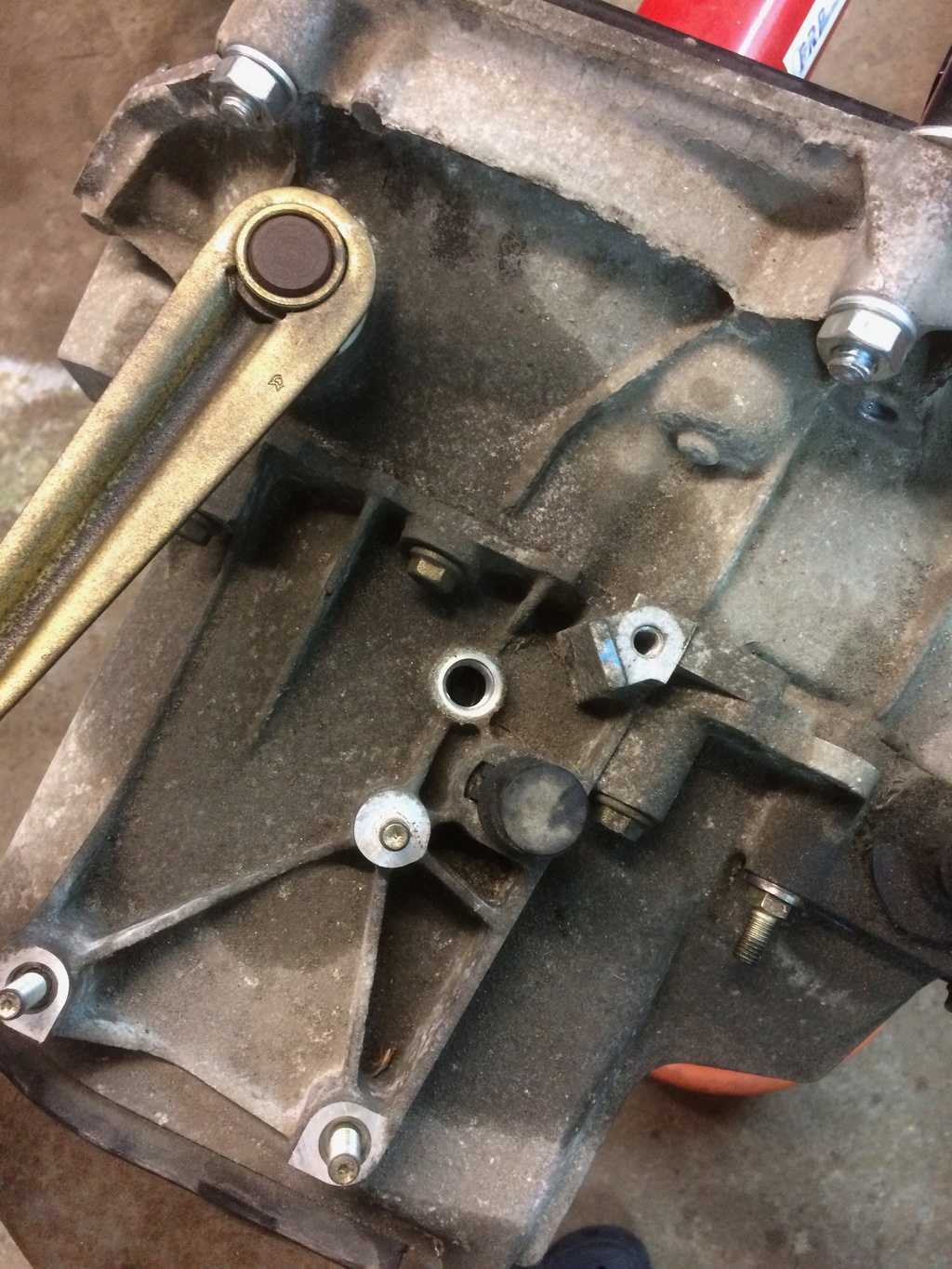

J'en profite pour retirer la patte pour les biellettes de la mono barres des 206 retrait définitif dans notre cas

Réfection et amélioration boite MA Img_1121

On s'attaque au reniflard perso. j'utilise deux tournevis le tout en douceur pour ne pas le marquer ni le casser

Réfection et amélioration boite MA Img_1122

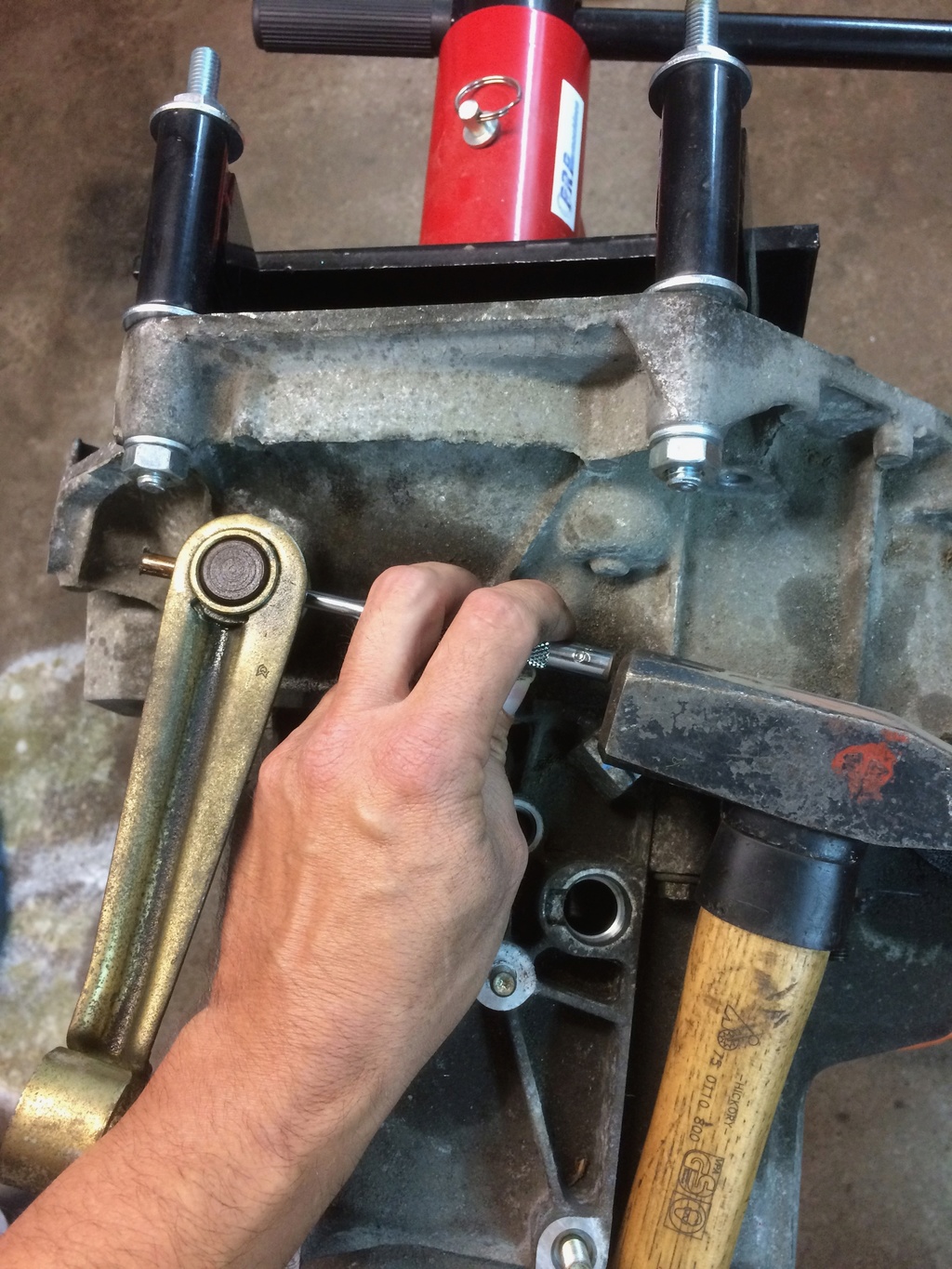

On chasse la goupille de la fourchette d'embrayage avec un chasse goupille Diam.6 mais attention elle a un sens et souvent elle grippe avec la rouille ne pas forcer comme un fou il y a un risque de casser le carter d'embrayage au pire on peut chauffer mais il faudra remplacer la bague en Téflon...

Réfection et amélioration boite MA Img_1124
Réfection et amélioration boite MA Img_1123

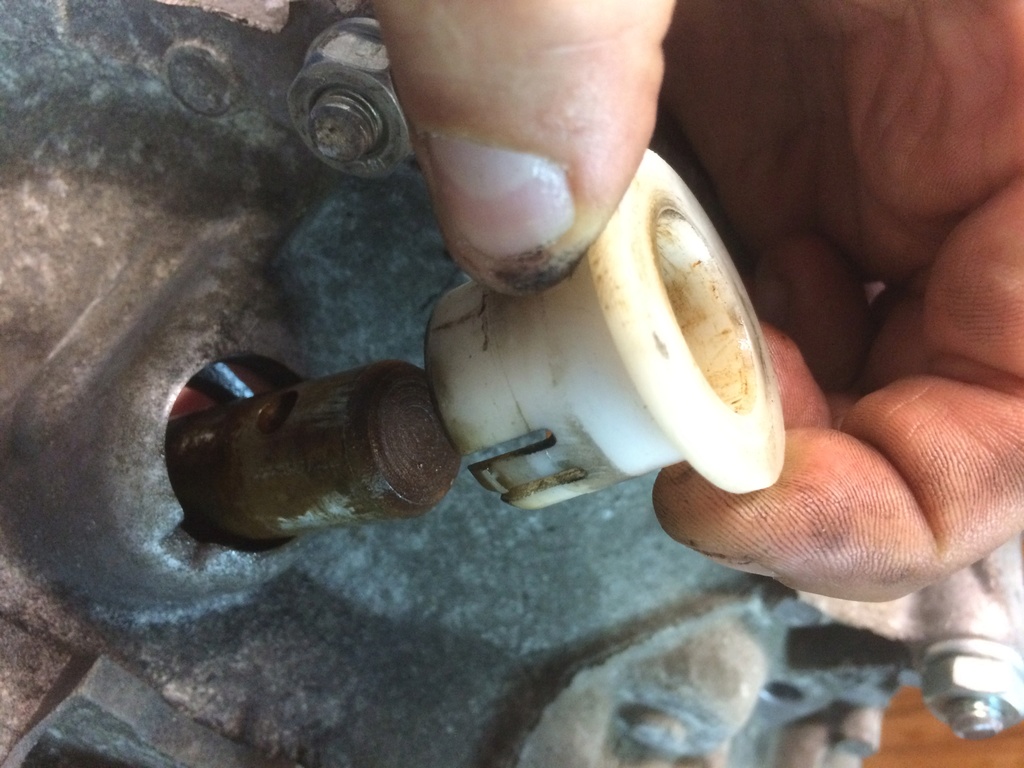

Maintenant on peut retirer la fourchette en démontant en douceur les bagues plastiques en appuyant par le dessous avec les doigts pas de tournevis ils cassent comme du verre avec l'âge

Réfection et amélioration boite MA Img_1125
Réfection et amélioration boite MA Img_1127
Réfection et amélioration boite MA Img_1126

Si tout va bien voici les pièces démontées:

Réfection et amélioration boite MA Img_1128
wiwi57
wiwi57
Membre Club 2021
Membre Club 2021

Nombre de messages : 73
Age : 40
Localisation : GUERTING
Date d'inscription : 27/07/2017

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par lulu33 Mar 12 Juin 2018, 21:02

C est bon ça wiwi57 ,est que c est le même principe pour une boîte de gti ci.

Lulu

______________________
La 205 gti ça arrache
lulu33
lulu33
Pilote Actif
Pilote Actif

Nombre de messages : 1082
Age : 48
Localisation : Jura
Date d'inscription : 15/08/2013

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par wiwi57 Mar 12 Juin 2018, 21:05

Malheureusement non, ça se ressemble mais concrètement ce sont deux boite bien différente si quelqu'un me trouve une BE3 je me ferai un plaisir de faire une fiche technique Cool
wiwi57
wiwi57
Membre Club 2021
Membre Club 2021

Nombre de messages : 73
Age : 40
Localisation : GUERTING
Date d'inscription : 27/07/2017

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par optex57 Mar 12 Juin 2018, 21:16

Sinon, tu ne veux pas une BE1 William.
Je peux te.déposer la boîte de ma GTI 😀😀😀

______________________
La première fois que je suis monté dans une 205 GTI, j'avais 14 ans. 5 ans après, j'ai acheté la première.
Membre Club n° 8
Réfection et amélioration boite MA Screen17[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
optex57
optex57
Correspondant Régional
Correspondant Régional

Nombre de messages : 3657
Age : 48
Localisation : Entre Metz et Thionville
Date d'inscription : 07/08/2016

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par lulu33 Mar 12 Juin 2018, 21:28

J allais proposer la mienne optex vue que mon moteur vas subir une petite amélioration

______________________
La 205 gti ça arrache
lulu33
lulu33
Pilote Actif
Pilote Actif

Nombre de messages : 1082
Age : 48
Localisation : Jura
Date d'inscription : 15/08/2013

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par optex57 Mar 12 Juin 2018, 21:35

Ludo, tu démontes ta boîte et tu fais une fiche technique pour la boîte BE comme ça, on aura les deux sur le Forum 😀

______________________
La première fois que je suis monté dans une 205 GTI, j'avais 14 ans. 5 ans après, j'ai acheté la première.
Membre Club n° 8
Réfection et amélioration boite MA Screen17[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
optex57
optex57
Correspondant Régional
Correspondant Régional

Nombre de messages : 3657
Age : 48
Localisation : Entre Metz et Thionville
Date d'inscription : 07/08/2016

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par lulu33 Mar 12 Juin 2018, 21:39

Lol optex si je savais le faire je le ferais volontier

______________________
La 205 gti ça arrache
lulu33
lulu33
Pilote Actif
Pilote Actif

Nombre de messages : 1082
Age : 48
Localisation : Jura
Date d'inscription : 15/08/2013

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par Marty87200 Mer 13 Juin 2018, 16:36

Rien de bien compliqué sur la boite BE, j'ai refait la mienne alors que j'en avais jamais démonté et ça se démonte et remonte plutôt bien.
Marty87200
Marty87200
Pilote Actif
Pilote Actif

Nombre de messages : 1099
Age : 33
Localisation : Saint Junien 87
Date d'inscription : 07/11/2012

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par XU9JA Mer 13 Juin 2018, 22:03

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Rien de bien compliqué sur la boite BE, j'ai refait la mienne alors que j'en avais jamais démonté et ça se démonte et remonte plutôt bien.

oui beaucoup plus facile a faire une BE que une MA !

______________________
Video : Ma 205 en accélération

[Vous devez être inscrit et connecté pour voir ce lien]

Video : Flamme à l'échappement
XU9JA
XU9JA
Pilote Expert
Pilote Expert

Nombre de messages : 2805
Age : 54
Localisation : Montbéliard
Date d'inscription : 04/02/2008

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par wiwi57 Jeu 14 Juin 2018, 20:54

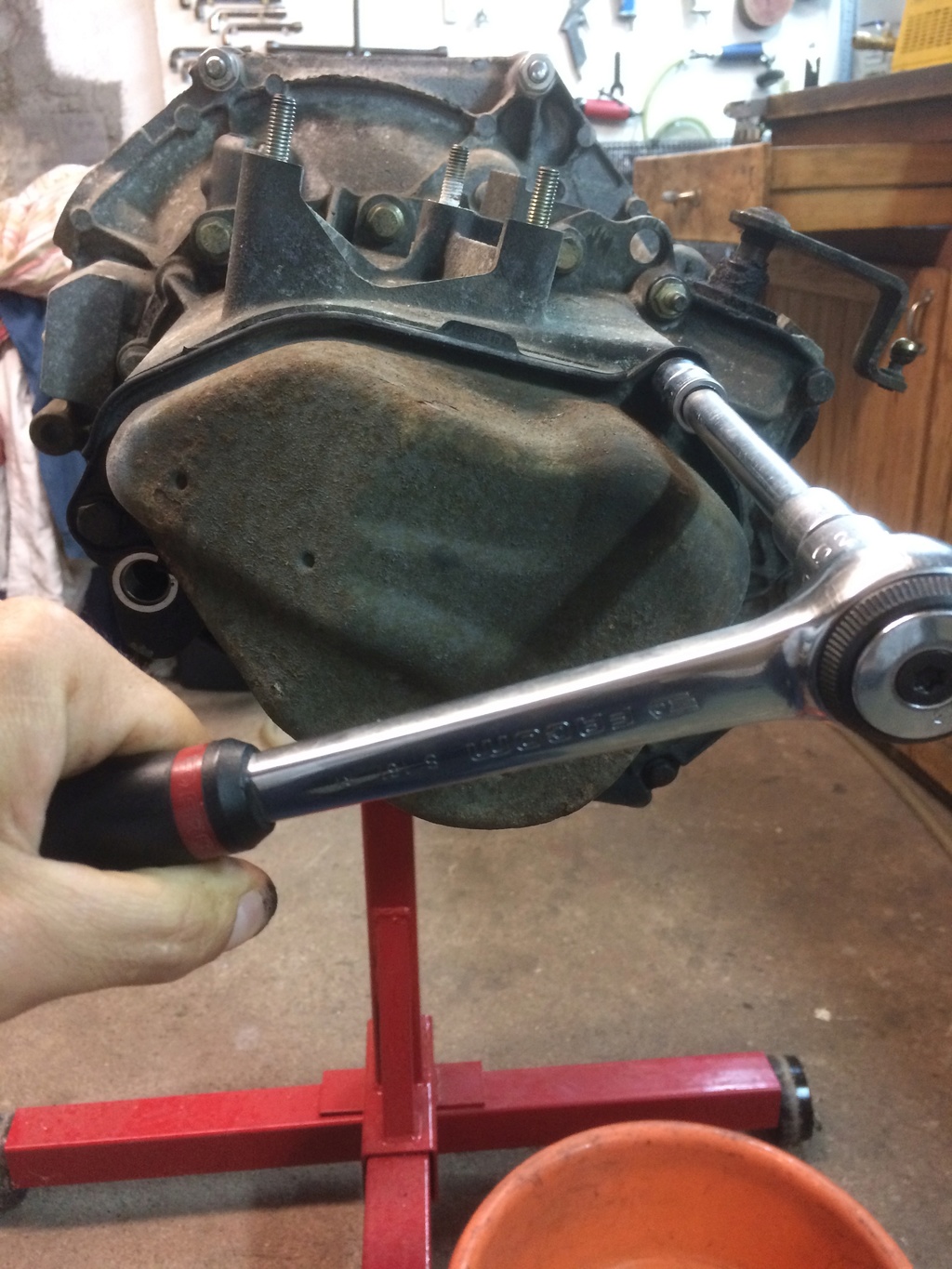

Aujourd'hui on va ouvrir le carter de queue de boite ou carter de 5eme trois boulons de 8 clé de 13 pour démonter

Réfection et amélioration boite MA Img_1129

Et là, surprise nouvelle génération de MA fourchette bronze et fini l'écrou sur l'arbre secondaire remplacé par un Circlips

Réfection et amélioration boite MA Img_1130

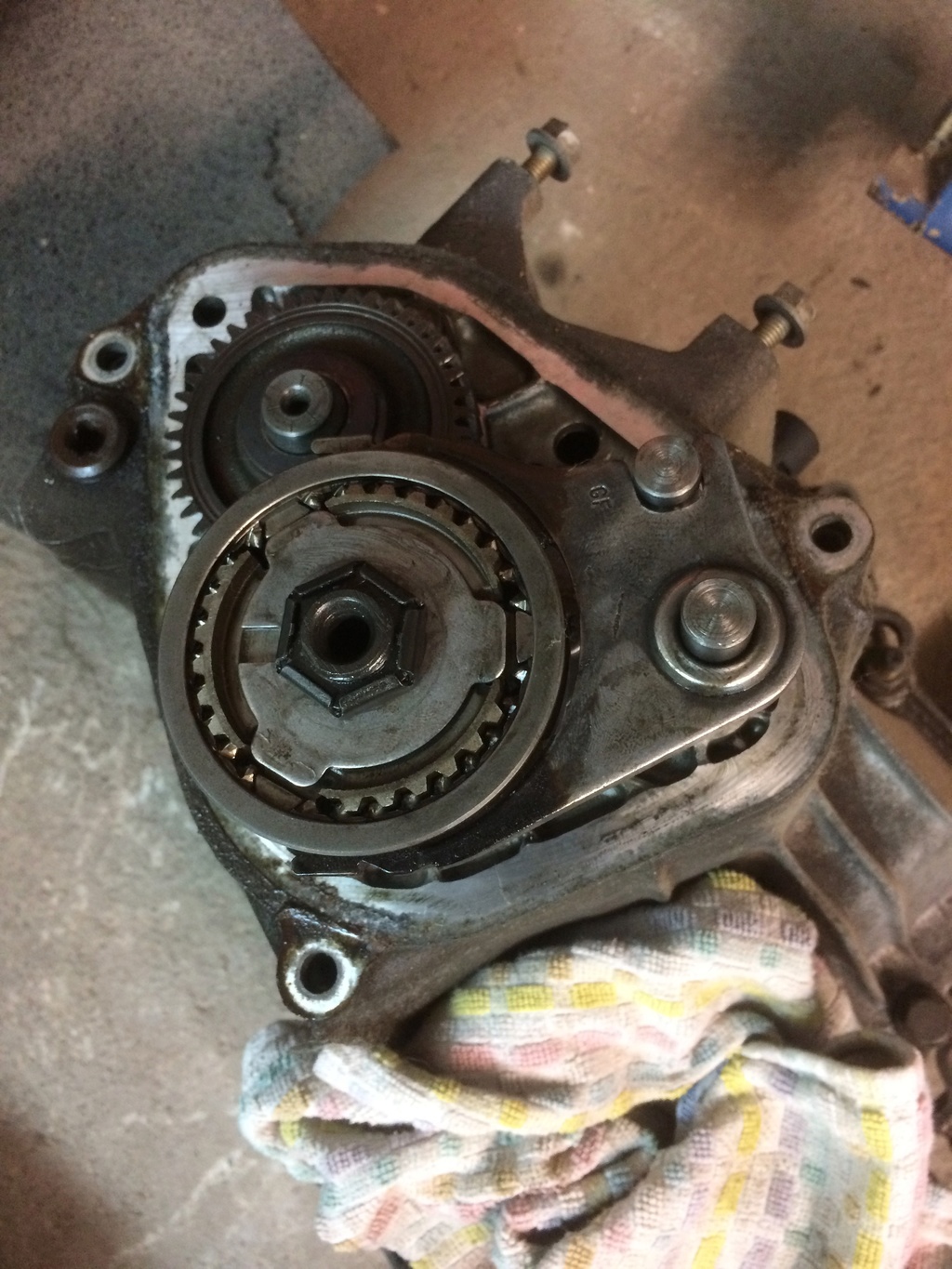

Voici a quoi ressemble l'ancienne génération fourchette acier et écrous sur l'arbre secondaire
Je vais faire une parenthèse pour les anciennes générations afin de pouvoir démonter l'écrous de l'arbre secondaire il faut d'abord retirer la goupilles sur la fourchette de sélection du synchro. de 5eme via un chasse goupille Diam.5 puis réussir a engager deux vitesse avec les fourchettes de sélection jusqu'a ce que la boite soit bloqué pas évident au début après on chope le coup de main Cool Cool

Réfection et amélioration boite MA Img_1133
Réfection et amélioration boite MA Img_1132
Réfection et amélioration boite MA Img_1134

Ensuite on débloque l'écrou via une clé de27 ou on retire le circlips via une pince a circlips

Réfection et amélioration boite MA Img_1135

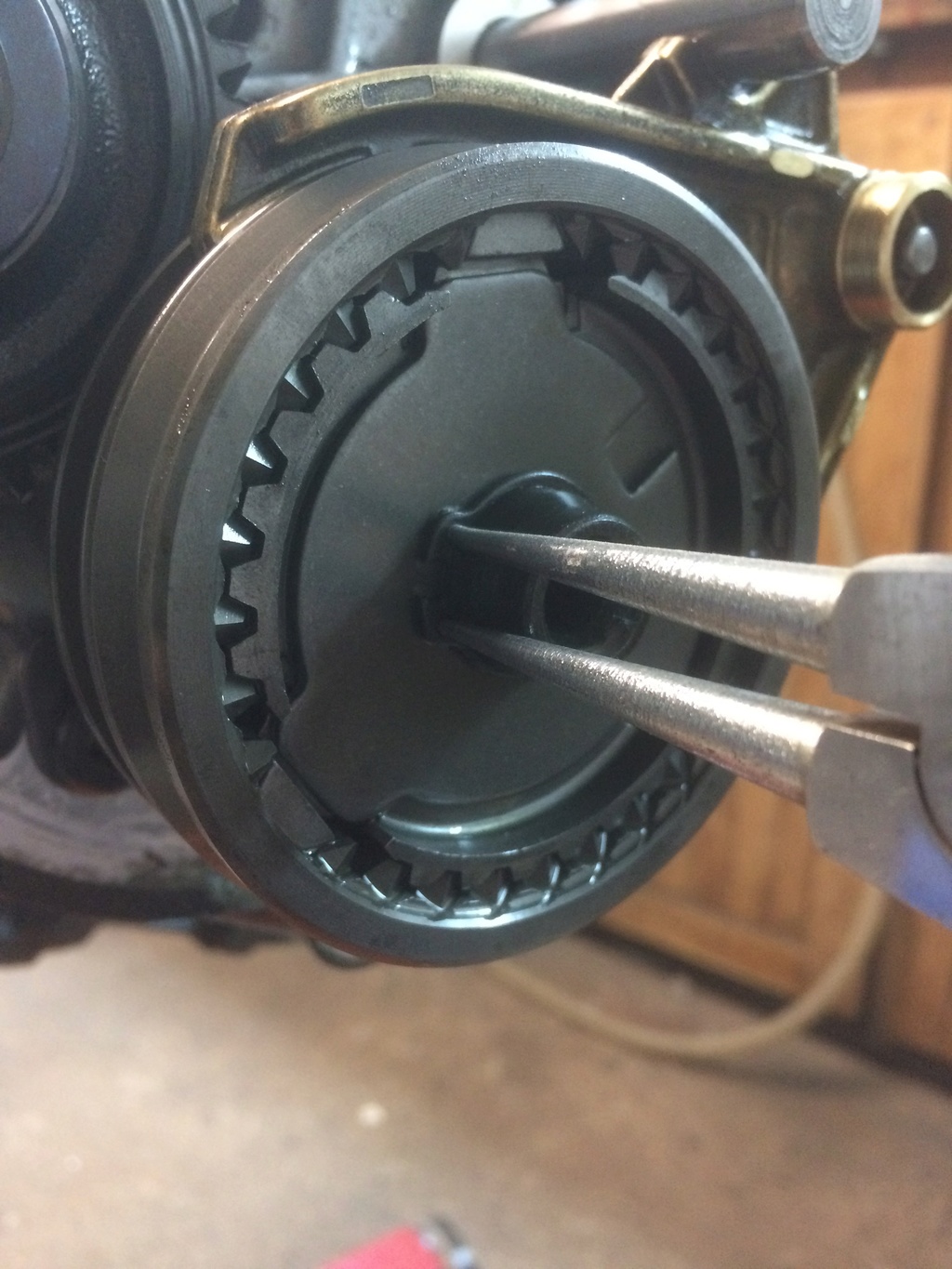

Petite astuce, on va utiliser un sachet congélation pour retirer le synchro avec la fourchette afin d'éviter que le synchro se désolidarise et pour le coup perdre les ressorts et les billes dans l'atelier

Réfection et amélioration boite MA Img_1136

il suffira de tirer dessus en douceur pour démonter le synchro

Réfection et amélioration boite MA Img_1137

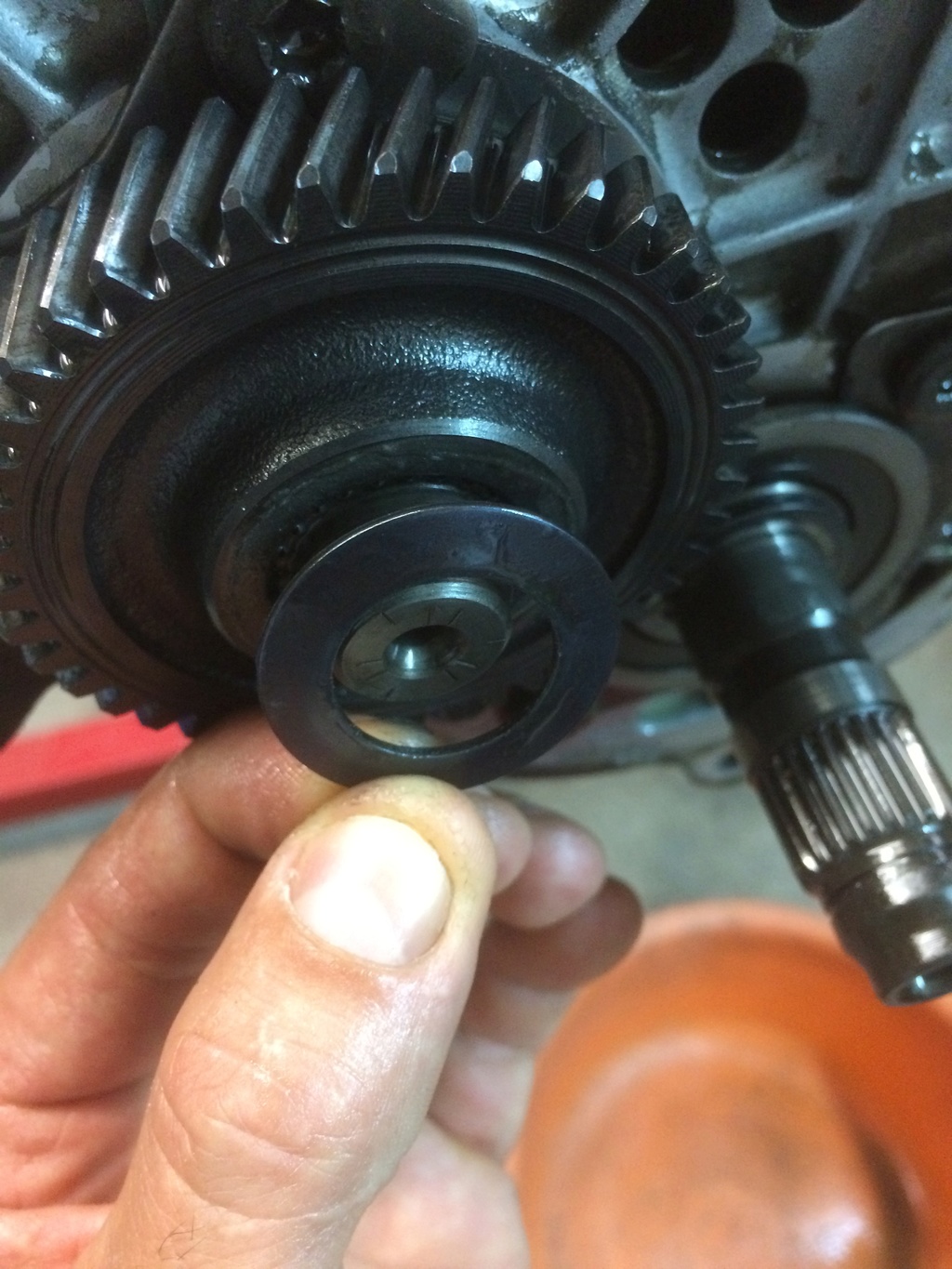

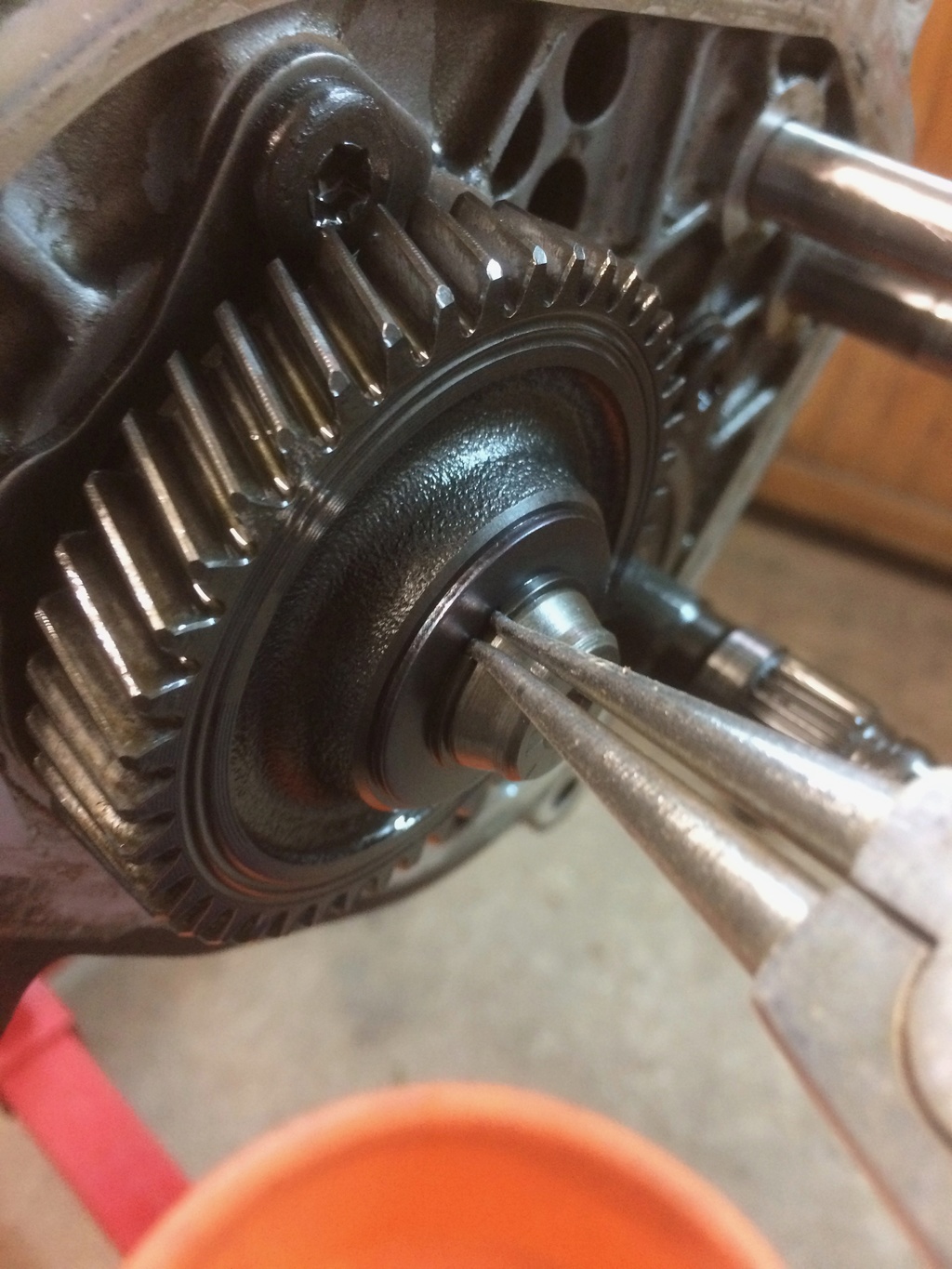

on va retirer le cirlips sur l'arbre primaire ainsi que la rondelle conique

Réfection et amélioration boite MA Img_1139
Réfection et amélioration boite MA Img_1138

Maintenant on va retirer le pignon de 5eme de l'arbre primaire celui-ci et plutôt emmanché serré alors pour ma part j'utilise un tournevis pour faire levier puis un arrache volant, il faut prendre le temps du mettre du scotch afin de protéger les dents du pignon beaucoup de patience et de douceur pour ne pas abimer le pignon

Réfection et amélioration boite MA Img_1140
Réfection et amélioration boite MA Img_1141

Encore un clips a chasser sur l'arbre secondaire

Réfection et amélioration boite MA Img_1142

On va dévisser les quatres boulons avec une clé torx de 40 attention elles sont collées au frein filet alors de bon outils sinon un peu de chauffe mais en faisant attention au roulement bien sur

Réfection et amélioration boite MA Img_1143

Plus qu'a retirer les deux clips de maintient des arbres primaires et secondaires

Réfection et amélioration boite MA Img_1146
Réfection et amélioration boite MA Img_1147

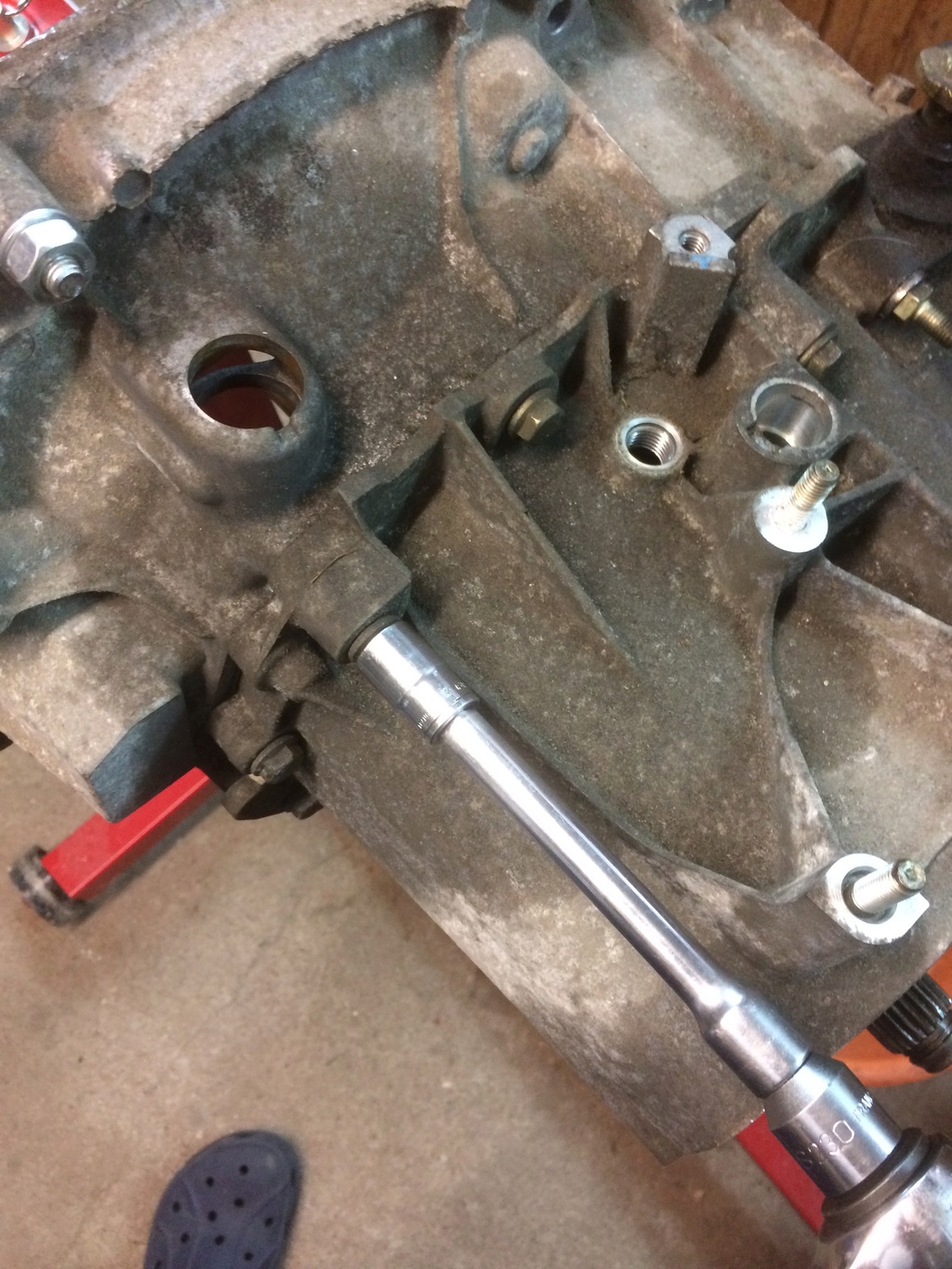

On va desserrer les 14 boulons du carter de boite Diam.8 clé de 13

Réfection et amélioration boite MA Img_1148

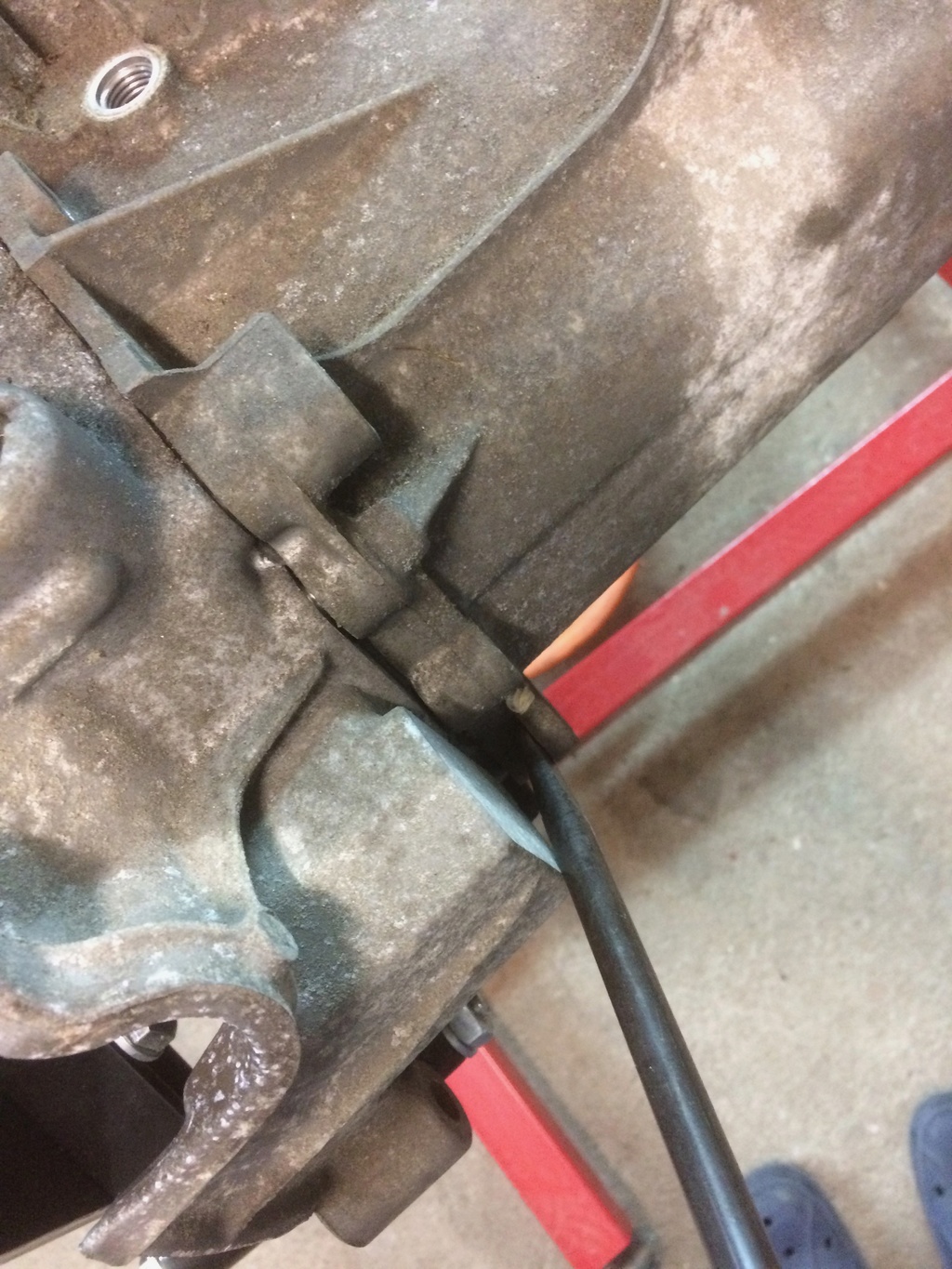

Je me permet de décoller avec de léger coup de massette puis on fait levier pour finir de décoller le joint

Réfection et amélioration boite MA Img_1151
Réfection et amélioration boite MA Img_1150
Réfection et amélioration boite MA Img_1149

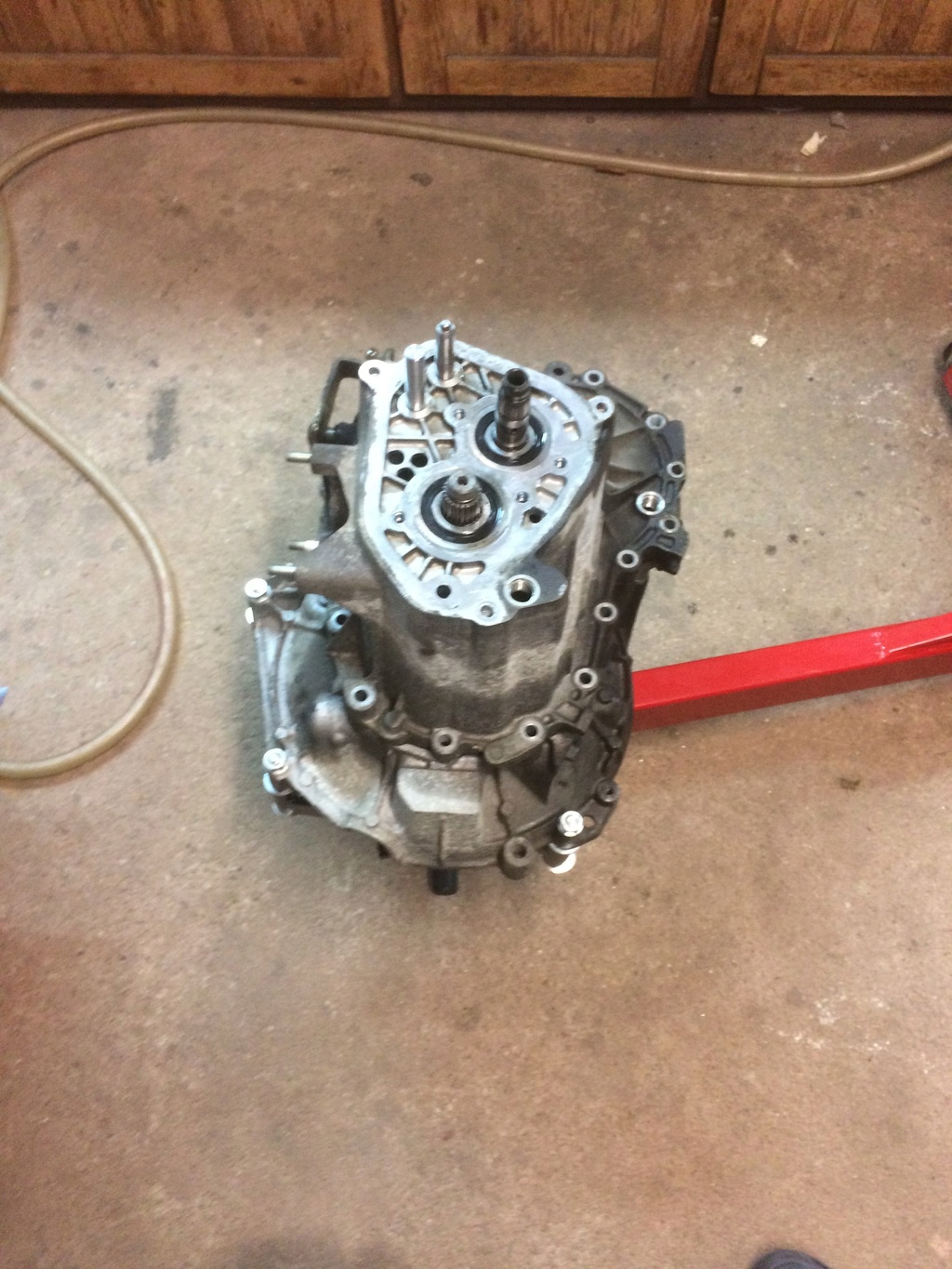

On va basculer le support moteur et retirer le carter de boite en douceur afin de rien sortir avec

Réfection et amélioration boite MA Img_1152
Réfection et amélioration boite MA Img_1153

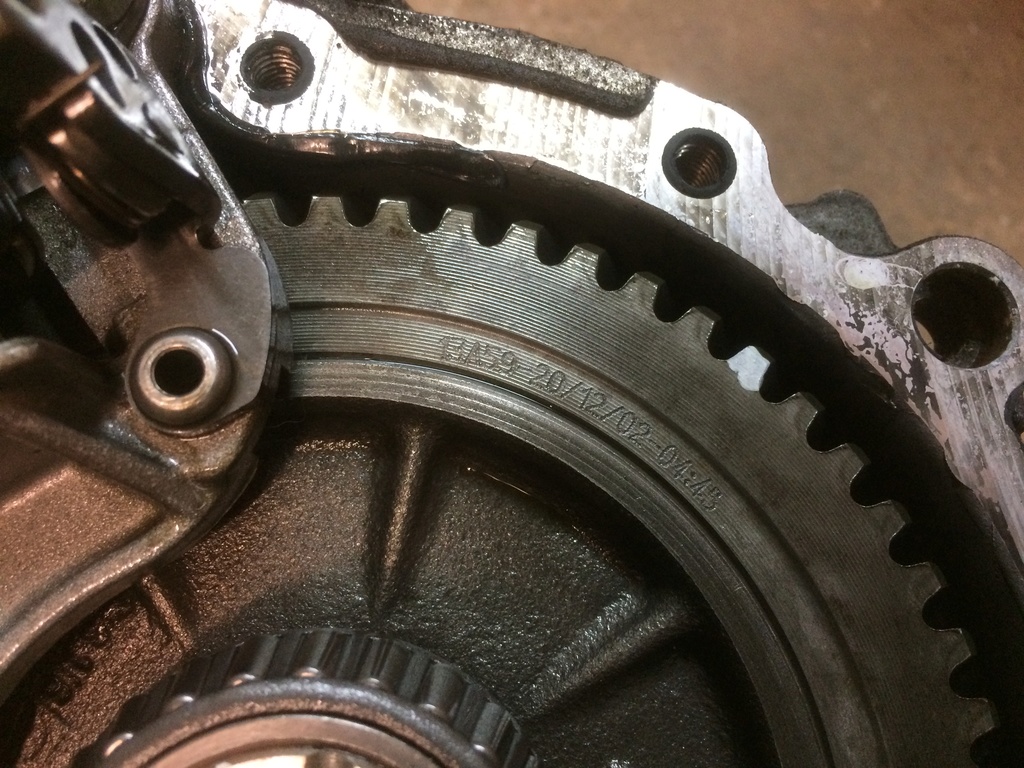

Confirmation du pont 13X59.Réfection et amélioration boite MA Img_1154


Dernière édition par wiwi57 le Sam 16 Juin 2018, 12:36, édité 1 fois
wiwi57
wiwi57
Membre Club 2021
Membre Club 2021

Nombre de messages : 73
Age : 40
Localisation : GUERTING
Date d'inscription : 27/07/2017

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par optex57 Jeu 14 Juin 2018, 21:21

Fantastique William.
Je passe voir ça dimanche avant de partir en Alsace 👍

______________________
La première fois que je suis monté dans une 205 GTI, j'avais 14 ans. 5 ans après, j'ai acheté la première.
Membre Club n° 8
Réfection et amélioration boite MA Screen17[Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
optex57
optex57
Correspondant Régional
Correspondant Régional

Nombre de messages : 3657
Age : 48
Localisation : Entre Metz et Thionville
Date d'inscription : 07/08/2016

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par ludosct Ven 15 Juin 2018, 10:30

Sa me rappel beaucoups de souvenir la boite MA. On la tombait presque après chaque course, la pauvre souffrait énormément en rallye... Mais était hyper simple a réviser. On en a bouffé des bague de synchros.

En tout cas super fiche, très bien expliqué.

______________________
205 GTI Série Miami 1991

Membre N°170
ludosct
ludosct
Membre Club 2021
Membre Club 2021

Nombre de messages : 518
Age : 34
Localisation : 68 OSENBACH
Date d'inscription : 23/01/2013

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par le blond Jeu 21 Juin 2018, 19:18

Réfection et amélioration boite MA 415215

______________________
Membre du Club N°075
Réfection et amélioration boite MA Dscf7311
le blond
le blond
Membre Club 2021
Membre Club 2021

Nombre de messages : 860
Age : 49
Localisation : Sailly sur la Lys
Date d'inscription : 03/06/2007

http://harasdelusse.e-monsite.com/

Revenir en haut Aller en bas

Réfection et amélioration boite MA Empty Re: Réfection et amélioration boite MA

Message par alain08 Jeu 21 Juin 2018, 23:04

Tuto super interessant et on voit ton savoir faire... Je suis en extase devant tant de competences... Chapeau !
alain08
alain08
Membre Club 2021
Membre Club 2021

Nombre de messages : 117
Age : 42
Localisation : charleville-mezieres
Date d'inscription : 16/07/2012

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
