support boite a air Empty support boite a air

Message par christophe01 Ven 09 Oct 2015, 17:10

Bonjour

J'avais commencer a discuter de mon projet dans un autre post mais ce n'était pas le bon endroit.
Alors je viens vous en parler ici.

J'ai commencer le projet de refabriquer des supports boite a air pour nos gti
la fabrication sera moins industrielle qu'a l'origine car outillé auparavant comme on dit dans le métier.
La pièce est réaliser en découpe laser, réalisation de l'emboutie sous presse , pliage traditionnel sur presse plieuse numérique et enfin peinture ou traitement cataphorèse.
Voici les premier protos et la pièce qui m'a servit de base:
support boite a air <a href=support boite a air 20150916" />

le proto sans l'emboutie ni le pliage:
support boite a air <a href=support boite a air 20150917" />

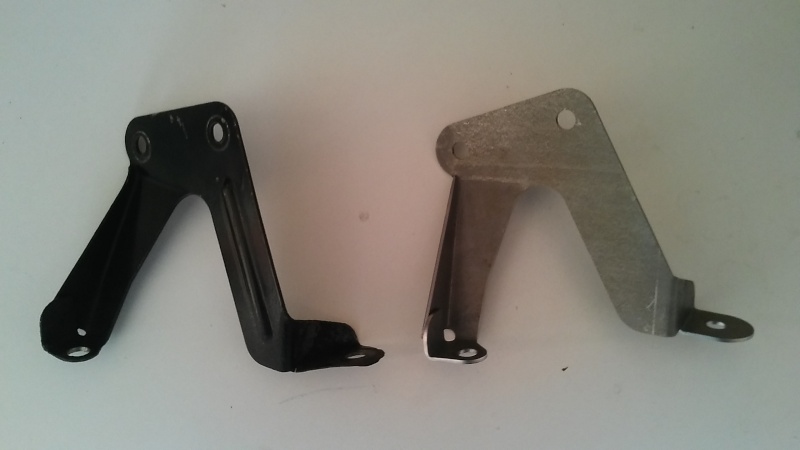

Une fois pliée:
support boite a air <a href=support boite a air 20151010" />
support boite a air <a href=support boite a air 20151011" />

Les premiers essais:
support boite a air <a href=support boite a air 20150918" />
support boite a air <a href=support boite a air 20150919" />

L'essai est assez concluant en ajustant un peu les angles de pliages. Il me reste a réalisé un outillage d'emboutissage mais il ne sera pas usiné ni traité pour une histoire de coût.
Cette refabrication restera a petite échelle car actuellement elle ne coute rien grâce a des collègues qui donne tu temps hors boulot.
j'espère pouvoir présenter un proto abouti au club pour le salon époq'auto de Lyon.
La suite dans les prochaines semaines.

christophe
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par toreto04 Ven 09 Oct 2015, 19:09

Je te soutiens a 100%, du beau boulot en tout cas d'accomplis Very Happy

______________________
support boite a air B0FTLN

Ma 205 GTI 1.6 Tome 1 et Tome 2
toreto04
toreto04
Futur modo
Futur modo

Nombre de messages : 10584
Age : 35
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Anterak78 Ven 09 Oct 2015, 20:08

Excellent! Du super boulot ça! Un grand bravo!

______________________
Membre Club n°5

Ma p'tite 115 de 1991

support boite a air Logo_s10
Anterak78
Anterak78
Responsable adhésions
Responsable adhésions

Nombre de messages : 2864
Age : 45
Localisation : 66 Pyrénées orientales
Date d'inscription : 07/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Sam 10 Oct 2015, 08:38

Merci pour les encouragements.
Je me pose une question , cette pièce est elle peinte en noir d origine ou zingue jaune ?
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par gerba56 Sam 10 Oct 2015, 09:41

Peinte en noir Wink
gerba56
gerba56
Membre Club 2024
Membre Club 2024

Nombre de messages : 506
Age : 38
Localisation : Loire atlantique - Morbihan
Date d'inscription : 04/12/2011

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par toreto04 Sam 10 Oct 2015, 17:29

Veut tu que je te fasse un coup de pub sur la page FB du club ? ou veut tu que sa reste restreint comme diffusion ?

______________________
support boite a air B0FTLN

Ma 205 GTI 1.6 Tome 1 et Tome 2
toreto04
toreto04
Futur modo
Futur modo

Nombre de messages : 10584
Age : 35
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Sam 10 Oct 2015, 19:32

Je n est pas l inttention de les vendres pour mon propre interet mais si ça vous convient de vous en faire cadeau .
A vous de voir si vous voulez en tirer un benef pour faire vivre le club.

christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Sam 10 Oct 2015, 19:39

La prod se fera svt l interet des membres et des forumeurs.
Mais pour garder la gratuité de production a mon boulot je ne pourrais pas fabriqué a grande echelle.
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Toby Dim 11 Oct 2015, 23:11

Alors RDV à Epoquauto et nous pourrons voir ça de nos yeux Smile En tout cas le résultat est impeccable, ça va plaire à certains !

Penses-tu proposer plus tard le support du débitmètre ? C'est une pièce plus complexe à réaliser mais qui devient dur à trouver.

En tout cas bravo pour cette initiative !

______________________



Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 17825
Age : 33
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par toreto04 Lun 12 Oct 2015, 19:10

Comme dit Toby, hate de voir sa a Lyon Very Happy

______________________
support boite a air B0FTLN

Ma 205 GTI 1.6 Tome 1 et Tome 2
toreto04
toreto04
Futur modo
Futur modo

Nombre de messages : 10584
Age : 35
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Invité Lun 12 Oct 2015, 19:27

Beau boulot. support boite a air 221674
avatar
Invité
Invité


Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Lun 12 Oct 2015, 19:53

Bonjour

Pour le support debimetre cela va etre compliquer du faite qu il a été realise avec un outillage sous presse.je ne saurais pas reproduire ce principe en pliage traditionnel.
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par yann68311 Lun 12 Oct 2015, 22:15

Nickel, beau boulot.
Moi j'ai bricolé un truc en alu (heureusement ça ce voit pas What a Face )

En tout cas si jamais je serais intéressé par 2 pièces Wink

______________________
Membre du Club n° 063

support boite a air Img_0412
yann68311
yann68311
Pilote
Pilote

Nombre de messages : 110
Age : 42
Localisation : Colmar
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par yann68311 Lun 12 Oct 2015, 22:17

christophe01 a écrit:Merci pour les encouragements.
Je me pose une question , cette pièce est elle peinte en noir d origine ou zingue jaune  ?


Noir, mais si déjà en haute température Very Happy Very Happy

______________________
Membre du Club n° 063

support boite a air Img_0412
yann68311
yann68311
Pilote
Pilote

Nombre de messages : 110
Age : 42
Localisation : Colmar
Date d'inscription : 16/10/2011

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Gtiste Mar 13 Oct 2015, 22:24

Superbe idée, moi même la mienne est cassée ! Ça me servirai Smile

______________________
La 205 GTI quel sacré numéro
Membre du Club N°001
https://www.gtipowers.com

Présentation de ma 205 GTI

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Mar 13 Oct 2015, 23:17

Bonjour a tous

Demain je realise l essai d emboutissage en esperant que ce ne sera pas trop mal.
Je mettrais des photos.
Il me reste encore un peu de temps avant le salon mais ca vient vite.
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Gtiste Mer 14 Oct 2015, 16:20

Oui ça va arriver vite Smile

En tout cas j'ai hâte car ma boîte à air sera bien contente de récupérer cette patte de fixation !

______________________
La 205 GTI quel sacré numéro
Membre du Club N°001
https://www.gtipowers.com

Présentation de ma 205 GTI

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Mer 14 Oct 2015, 18:59

Bonjour

Voici le premier essais d'emboutissage sur une pièce hs ,il est pas trop mal a première vu mais je doit supprimer les arêtes vives au bout pour obtenir une déformation plus fluide comme vers le bas.
Voir réduire un peu sa largeur et sa longueur , a voir en mesurant l'original.
Je pense que il va me donner du fil a retordre. Mad
support boite a air <a href=support boite a air 20151012" />
support boite a air <a href=support boite a air 20151013" />
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Mer 14 Oct 2015, 19:01

je n'arriverai pas de toute façon a reproduire exactement la déformation d'origine dsl pour les puriste mais ça reste une fabrication artisanal
a+
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par ronan112 Mer 14 Oct 2015, 21:02

C'est déjà très bien comme ça !
ronan112
ronan112
Pilote
Pilote

Nombre de messages : 580
Age : 32
Localisation : Vendée
Date d'inscription : 24/11/2014

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Toby Jeu 15 Oct 2015, 14:47

Joli ! A quoi sert cet emboutissage ?

______________________



Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 17825
Age : 33
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Jeu 15 Oct 2015, 19:27

Bonjour

Il sert a renforcé la pièce pour éviter qu elle se torde.
Il faut faire confiance aux ingénieurs.
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par toreto04 Jeu 15 Oct 2015, 20:24

c'est du super taff, il ne faut quand meme pas pousser sur l'exactitude de l'emboutissage Very Happy

______________________
support boite a air B0FTLN

Ma 205 GTI 1.6 Tome 1 et Tome 2
toreto04
toreto04
Futur modo
Futur modo

Nombre de messages : 10584
Age : 35
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par christophe01 Ven 16 Oct 2015, 14:17

Bonjour

J ai repris encore la forme pour coller au plus près de l original et j ai aussi reduit la marquage des arêtes sur l outil d emboutissage.
Prochain essai lundi.
christophe01
christophe01
Responsable Refabrications
Responsable Refabrications

Nombre de messages : 316
Age : 51
Localisation : Proche Bourg en Bresse
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par toreto04 Sam 17 Oct 2015, 12:37

Sa deviens bon Very Happy

______________________
support boite a air B0FTLN

Ma 205 GTI 1.6 Tome 1 et Tome 2
toreto04
toreto04
Futur modo
Futur modo

Nombre de messages : 10584
Age : 35
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

support boite a air Empty Re: support boite a air

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
