Couleur sonde thermistance temperature d'eau sur bloc moteur

Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Mer 12 Fév 2014, 05:33

Salut à tous,

Voila, j'ai une petite question concernant la sonde de temperature d'eau du moteur, celle qui attaque le cadran à aiguille du combiné et non pas celle qui permet d'allumer le voyant de surchauffe.
Elle est vissée directement sur le bloc moteur , numero de fil 47A, couleur du fil: bleu d'apres schema electrique

Je ne parle pas non plus de la sonde bleue qui se situe sur le boitier d'eau à coté du TAA. Cette sonde CTN ne gere uniquement que l'enrichissement du melange air/essence pour le calculo ( elle ne sert à rien d'autre)

Car d'apres Service Box et un contact de chez Peugeot il existe deux modeles ( avec couleurs differentes ) qui est en rapport direct avec sa plage de fonctionnement.

1 sonde est faite pour les manos 110 degrés
1 sonde est faite pour les manos 105 degrés ( perso je ne sais pas lesquels)

Et sur ma voiture, je pense que le soucis que j'ai vient de la.
En fait je crois que la temperature moteur est basse car elle est affichée basse sur mon combiné mais à mon avis, c'est parce que je n'ai pas la bonne sonde. Car mon ventilo ( geré par le thermocontac, donc rien à voir avec l'aiguille) se met en route quand mon afficheur affiche environ 90 degrés) or il doit s'enclencher plus tard. Je pense donc que ma temperature moteur est correcte et que le decalage de 10 degrés que je percois n'est autre qu'une erreur de lecteure du à la mauvaise sonde.

J'espere m'etre fait comprendre...lol  affraid

J'aurais un mauvais affichage dû à une mauvaise lecture ( mauvais etalonnage de la sonde)

Donc ma question est la suivante :

Quelle est la couleur de votre sonde de mesure de temeprature d'eau sur votre bloc ?

PS: l'ancien proprio, m'aviat dit si je me souviens bien qu'il avait remplacé la sonde par un modele de 309 GTI 16 et à priori, ca ne m'aviat jamais traversé l'eprit,mais il se pourrait bien que ce soit mon probleme, qui en fait n'en est pas un.

Merci beaucoup et ceux qui ne m'ont compris correctement, je pourrais essayer d'etre plus clair. confused


Merci

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Mer 12 Fév 2014, 07:57

j'ai mis le detail :
thanks

Couleur sonde thermistance temperature d'eau sur bloc moteur 1896869_10152205353279604_1503295196_n

Couleur sonde thermistance temperature d'eau sur bloc moteur 1601426_10152205359374604_1553167399_n



Dernière édition par Toby le Mer 12 Fév 2014, 08:20, édité 1 fois (Raison : Ajout des photos)

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par Toby Mer 12 Fév 2014, 08:18

Si je te suis bien, tu recherches des infos sur une sonde de température d'eau qui ne sert que d'affichage, tandis que l'autre est une sonde d'eau type CTN, liée au calculateur, c'est ça ?

Ta sonde est de quelle couleur ?

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16676
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Mer 12 Fév 2014, 15:42

l'embout est rouge--->sonde qui allume le voyant de surchauffe ( 2 modeles: commutation à 105 ou 110 degrés), j'ai demonté la mienne et c'est marqué 110. et je l'ai testé elle marche.
L'embout bleu--->Sonde CTN qui sert pour l'enrichissement à froid ( calculo)-->Elle fonctionne egalement
L'autre, celle qui sert pour l'aiguille n'a pas trop de couleur, elle est un peu jaune... j'ai un doute sur celle la, mais je verrais tta ca en rentrant de sochaux.
Merci tobinouchon Razz

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par Toby Mer 12 Fév 2014, 16:03

Est-ce qu'on est d'accord sur ceci : si les sondes sont côte à côte elles sont les deux liées à une indication compteur :
Couleur sonde thermistance temperature d'eau sur bloc moteur SondeTempEau (Vu ici : [Vous devez être inscrit et connecté pour voir ce lien]

La sonde CTN est juste derrière (on la voit un peu sur la photo), c'est cela ? Smile


______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16676
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Mer 12 Fév 2014, 16:16

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Est-ce qu'on est d'accord sur ceci : si les sondes sont côte à côte elles sont les deux liées à une indication compteur :
Couleur sonde thermistance temperature d'eau sur bloc moteur SondeTempEau(Vu ici : [Vous devez être inscrit et connecté pour voir ce lien]

La sonde CTN est juste derrière (on la voit un peu sur la photo), c'est cela ? Smile


Oui en fait ca c'est pas le meme boitier d'eau que moi, mais c'est le meme principe.

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Mer 12 Fév 2014, 16:20

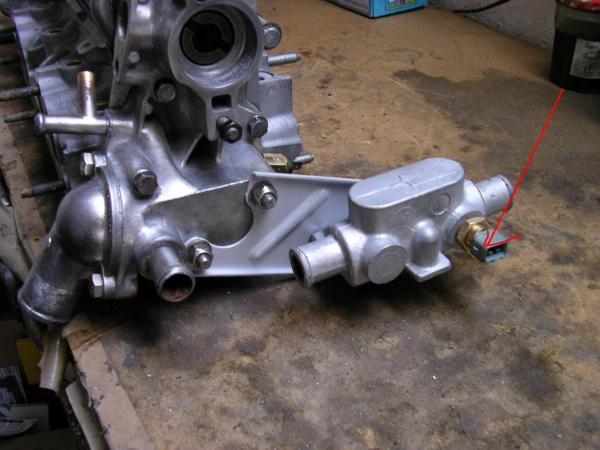

moi j'ai la sonde CTN sur le boitier d'eau cote à cote au TAA
Couleur sonde thermistance temperature d'eau sur bloc moteur <a href=Couleur sonde thermistance temperature d'eau sur bloc moteur Xwjscm10" />

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par Toby Mer 12 Fév 2014, 16:46

Et tes deux autres sondes sont où ?

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16676
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par toreto04 Mer 12 Fév 2014, 20:48

Les sonde sont ici

Couleur sonde thermistance temperature d'eau sur bloc moteur Dscf1113

______________________
Couleur sonde thermistance temperature d'eau sur bloc moteur B0FTLN

Ma 205 GTI 1.6 [Vous devez être inscrit et connecté pour voir ce lien] et [Vous devez être inscrit et connecté pour voir ce lien]
toreto04
toreto04
Membre VIP
Membre VIP

Nombre de messages : 10583
Age : 32
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

Couleur sonde thermistance temperature d'eau sur bloc moteur Empty Re: Couleur sonde thermistance temperature d'eau sur bloc moteur

Message par VincenZomoTor Jeu 13 Fév 2014, 00:13

Merci John!! oui mais je crois que j'ai resolu mon probleme!! du moins pas de probleme pour Sochaux pour ce dimanche! cheers

______________________
Membre du Club N° 015
205 GTI 1.9 1990 Blanc Meije
VincenZomoTor
VincenZomoTor
Pilote Actif
Pilote Actif

Nombre de messages : 736
Age : 40
Localisation : Metz-->Moselle.....1 Lorrain de +
Date d'inscription : 18/10/2011

http://www.gtipowers.com/

Revenir en haut Aller en bas
