Réfection des injecteurs

Aller en bas

Réfection des injecteurs Empty Réfection des injecteurs

Message par ClemGTi le Jeu 13 Juin 2013, 17:55

Prè Requis:


Infos pratiques:

-Injecteur  :
ref. :
LE2-JETRONIC (XU5J/A) ................................... BOSCH - 0 280 150 211 (a)
LE2-JETRONIC (XU9JA) .................................... BOSCH - 0 280 150 702 (e)
LE2-JETRONIC (XU9JA) .................................... BOSCH - 0 280 150 762 (b)
LE2-JETRONIC (XU9JA) .................................... BOSCH - 0 280 150 782 (b)
LU-JETRONIC (XU9J1) ...................................... BOSCH - 0 280 150 725 (c)
LU-JETRONIC (XU9J1) ...................................... BOSCH - 0 280 150 734 (d)
Particularité:
(b) = suivant millésime
(d) = suivant millésime (d) remplace (c)
(a) couleur: bleu, débit/pression: 145cc/min sous 3bars, résistance: 16ohms
(b) couleur: jaune, débit/pression: 214cc/min sous 3bars, résistance 16ohms
(c) couleur: noir, débit/pression: 195cc/min sous 3bars, résistance: 16ohms
(d) couleur: noir, débit/pression: 203cc/min sous 2,5bars, résistance 16ohms
(e) couleur: jaune, débit/pression: 195cc/min sous 3bars, résistance: 16ohms

On retrouve les injecteurs -702 sur les premiers modèles équipés XU9JA
On retrouve les injecteurs -725 sur les premiers modèles équipés XU9J1





1- On dévisse les 4 vis (flèche rouge), puis les deux vis du régulateur (flèches jaunes) une fois les vis enlevées, tirer il sort tout seul, penser à enlever la durite d'arrivé d'essence (flèche verte) et bien sur en pensant de déconnecter électriquement les 4 injecteurs!!

[Vous devez être inscrit et connecté pour voir ce lien]


Une fois toutes ses manipulations réalisées, tirer franchement vos4 injecteurs sortent de leurs logements.

Une fois la rampe retirée:

2- on prend la rampe pour commencer:

[Vous devez être inscrit et connecté pour voir ce lien]


On enlève la goupille retenant l'injecteur:

[Vous devez être inscrit et connecté pour voir ce lien]


Pour désolidariser l'injecteur de la rampe il faut tirer fermement  Wink.


Ensuite on enlève le d'abord le joint du haut:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]


Après on passe au filtre, pour l'enlever mettez y une vis autofaureuse, bien entendu c'est un démontage destructifs donc si vous n'avez pas de filtre ben ne le démontez pas  Laughing:

[Vous devez être inscrit et connecté pour voir ce lien]


Pour le sortir coincez le dans un étau car vous aurez du mal a le sortir:

[Vous devez être inscrit et connecté pour voir ce lien]


Ensuite on passe au joint du dessous:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

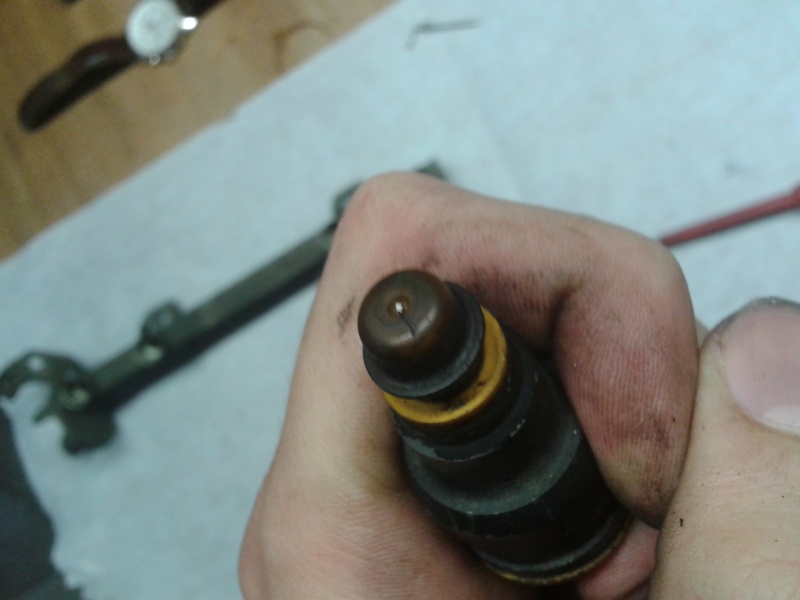

On continue avec la "coupelle" jaune qui pour ma part était bien séchée par le temps,

d'ailleurs sur un de mes injecteurs elle était fendue:

[Vous devez être inscrit et connecté pour voir ce lien]

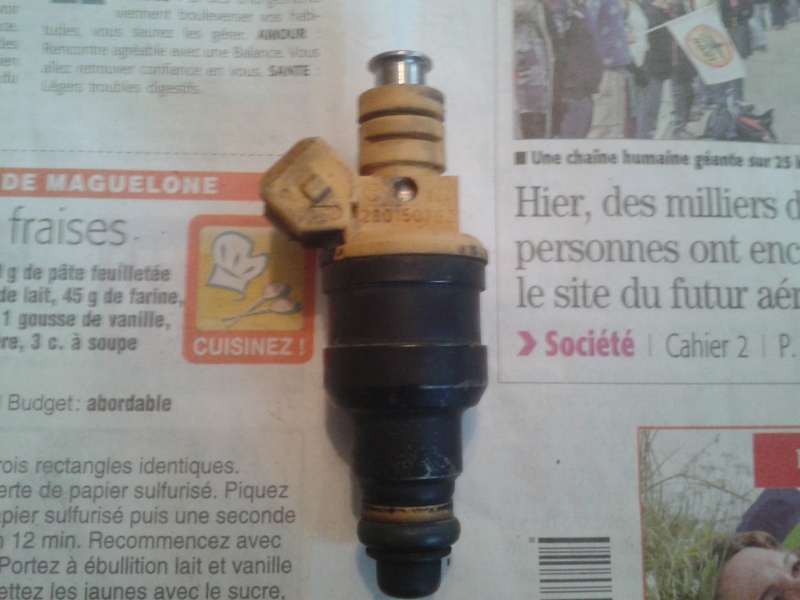

Ensuite enlevez l'entretoise jaune, et déposez le tout proprement:

[Vous devez être inscrit et connecté pour voir ce lien]

Une fois le tout enlevé, prenez un peu d'alcool ou d'essence pour enlever la salissure, les dépôts et les graisses d'hydrocarbure, nettoyez bien les portées de joints et les rainures de coupelles.

[Vous devez être inscrit et connecté pour voir ce lien]

Avant / après:

[Vous devez être inscrit et connecté pour voir ce lien]

Voila, la suite le bain ultrason cette semaine et remontage semaine prochaine avec ce kit (dispo chez retrautosport.fr):
Réfection des injecteurs Peumot0023
Voici le rendu des injecteurs en sorti de bains à ultrasons!
[Vous devez être inscrit et connecté pour voir ce lien]

Dans l'idéal, alimenter (pile 9V carrée) l'injecteur pendant son bain:

Réfection des injecteurs Wp_00055





On prépare le kit acheté chez rétrautosport:

[Vous devez être inscrit et connecté pour voir ce lien]


Alors on prend l'injecteur lavé à l'ultrason, on y met le filtre:

[Vous devez être inscrit et connecté pour voir ce lien]

Pour emmancher le filtre on se met contre une surface plane et on force perpendiculairement doucement, c'est monté serré (on ne tape pas au maillet dessus...)

Ensuite on met l'entretoise jaune:

[Vous devez être inscrit et connecté pour voir ce lien]

Ensuite on continue avec le premier joint (il s'agit des deux memes)

[Vous devez être inscrit et connecté pour voir ce lien]

On poursuit avec le cabochon bleue, pour le mettre en place vous devez entendre deux clics car il y a deux rainures, allez bien en butée de la seconde rainures pur comprimer le joint. Attention de ne pas forcer sur une surface plane pour ne pas abimer le pointeau, on pense a remettre le joint coté rampe a y être:

[Vous devez être inscrit et connecté pour voir ce lien]

Une fois l'opération réalisée sur les 4 injecteurs on les remonte sur la rampe en les emmanchants et en remettant la goupille, pour faciliter le montage j'ai utilisé de la graisse:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Une fois la rampe de préparée on remonte la rampe!

[Vous devez être inscrit et connecté pour voir ce lien]

Si vous avez des questions, postez les, bonne route à vous!
