Réfection compteur Veglia, changement de mano. + aiguilles

+8
steph1808
toreto04
krissdu44-85
LRT 31
ludo35
Gtiste
Toby
Micka13
12 participants

Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Réfection compteur Veglia, changement de mano. + aiguilles

Message par Micka13 Mar 26 Juin 2012, 14:27

Salut à tous Smile

Je vous propose une fiche technique qui j'espère sera utile et permettra à ceux qui n'osent pas trop démonter leurs compteur, de ce lancer dans ce bricolage les yeux fermés. Il n'y a rien de bien compliqué Very Happy

Objectif :

- Récupérer le mano. kilométrique de l'ancien compteur pour l'installer sur le nouveau et conserver le kilométrage d'origine.

- Récupérer les aiguilles de l'ancien compteur pour remplacer celle décoloré sur le nouveau.

Matériel nécessaire :

- Une clé de 7
- Une clé de 5
- un tournevis plat
- Une fourchette

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0833

1) On retire les vitres en plexiglas. Il y a en tout 8 clips repéré en rouge sur les photos, 3 en haut, 3 en bas et un de chaque cotés.

Le plus simple est de commencer par déclisper le bas.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0842

Réfection compteur Veglia, changement de mano. + aiguilles Img_0843

Réfection compteur Veglia, changement de mano. + aiguilles Img_0844

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0834

2) On repère et on dévisse les 2 écrous de 5 qui maintienne le bloc à l'avant et et les 2 écrous de 7 à l'arrière.

Réfection compteur Veglia, changement de mano. + aiguilles Img_0845

Réfection compteur Veglia, changement de mano. + aiguilles Img_0846

3) On pousse à l'arrière pour faire sortir le mano. n'hésitez pas à forcer et faire éventuellement levier avec le tournevis pour décollé le papier noir gradué si c'est trop dur.

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0837

4) Même méthode pour l'autre compteur, reste plus qu'à échanger les mano.

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0838

5) Si vous comptez récupérer les mano. de pression d'huile ou de température, il suffit de retirer les 6 écrous de 5 à l'arrière du bloc et les 2 écrous de 7 à l'avant.

Attention à ne pas perdre les petites rondelles !

Réfection compteur Veglia, changement de mano. + aiguilles Img_0847

6) Ensuite, on hésite pas à pousser à l'arrière et le tour est joué Very Happy

Réfection compteur Veglia, changement de mano. + aiguilles Img_0848


7) Et maintenant, on échange les aiguilles. Une fourchette pour faire levier et elles viennent toutes seule. Si vous changez l'aiguille kilométrique, pensez à bien la placer sur le petit repère à coté du bouton de remise à zéro du compteur.

Attention ! Bien remettre les aiguilles en butée et ne pas trop les enfoncer sinon elles auront du mal à bouger !

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0839

Cool Et voilà un compteur nickel, reste à remettre la vitre et l'installer Very Happy

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0840

9) Et le voilà à ça place et tout fonctionne Very Happy

Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Réfection compteur Veglia, changement de mano. + aiguilles Img_0841

J'espère que cette fiche vous sera utile, si vous avez des questions n'hésitez pas !

Enjoy Very Happy

______________________
Réfection compteur Veglia, changement de mano. + aiguilles Signat13



[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
             [Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
Micka13
Micka13
Pilote Suprême
Pilote Suprême

Nombre de messages : 3760
Age : 30
Localisation : Cheval-blanc, Vaucluse (84)
Date d'inscription : 15/09/2011

http://www.gtipowers.com

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Changement ampoules bloc compteur vitesse Veglia 205

Message par Toby Mar 26 Juin 2012, 22:31

Je complète le super tuto de Micka par la partie de remplacement des ampoules défectueuses.

Démontage du bloc en retirant la casquette et ses différentes vis, déposer les connexions et le câble de compteur. J'avais un ancien compteur avec toutes ses ampoules encore bonnes, sauf le voyant des feux de position. Pour gagner du temps j'ai tout interverti, mais en testant une par une chaque ampoule.
Réfection compteur Veglia, changement de mano. + aiguilles P1150014

Une certaine organisation était nécessaire :
Les ampoules changées étaient repérées d'un trait blanc.
Celles qui étaient encore bonnes sont mises de côté et marquées d'un trait rouge.
Les HS sont mises à l'écart.

Le multimètre en position "Diode" me donnait les infos sur l'état de l'ampoule testée : Infini : aucune liaison dans le filament ; Valeur bidon : il y a contact.
Réfection compteur Veglia, changement de mano. + aiguilles P1150016

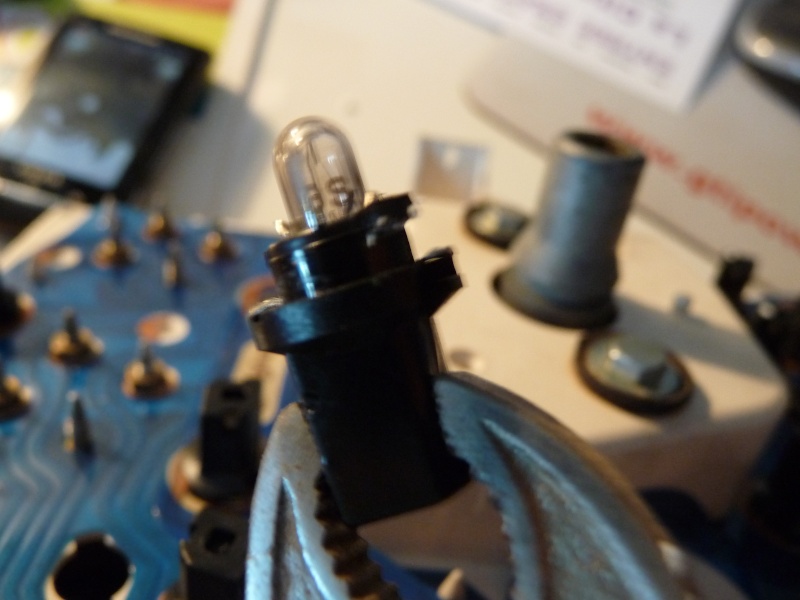

Les ampoules prennent place dans un système "à baïonnette" où les bornes viennent en contact sur le circuit imprimé : l'épaisseur du circuit dans certains endroits nécessite une pince et de la douceur :
Réfection compteur Veglia, changement de mano. + aiguilles P1150015

Avec le rab d'ampoules qui étaient finalement bonnes j'ai pu me rebrancher un voyant de feu de position :
Réfection compteur Veglia, changement de mano. + aiguilles P1150017

Réfection compteur Veglia, changement de mano. + aiguilles P1150019

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16929
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par Micka13 Mer 27 Juin 2012, 13:23

Super Toby merci d'avoir complété Wink

______________________
Réfection compteur Veglia, changement de mano. + aiguilles Signat13



[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
             [Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien] [Vous devez être inscrit et connecté pour voir ce lien]
Micka13
Micka13
Pilote Suprême
Pilote Suprême

Nombre de messages : 3760
Age : 30
Localisation : Cheval-blanc, Vaucluse (84)
Date d'inscription : 15/09/2011

http://www.gtipowers.com

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par Gtiste Dim 15 Juil 2012, 22:50

Merci pour ce tuto !! Il va me servir prochainement Very Happy

______________________
La 205 GTI quel sacré numéro
Membre du Club N°001
[Vous devez être inscrit et connecté pour voir ce lien]

Présentation de ma 205 GTI

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Aiguille temperateur eau compteur

Message par ludo35 Jeu 11 Juil 2013, 12:50

bonjour à tous,

mon pb est que l'aiguille de temperature eau du compteur de ma 205 gti 1.6 ne revient pas à zéro; elle redescend et reste bloquée à 90° lorsque je coupe le contact. Peut-on changer ce module? et comment demonter le compteur?

Merci d'avance
ludo35
ludo35
Jeune Pilote
Jeune Pilote

Nombre de messages : 55
Age : 51
Localisation : retiers(35)
Date d'inscription : 18/06/2013

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par Toby Jeu 11 Juil 2013, 19:13

Sujet fusionné avec l'endroit où tu trouveras tes réponses Wink

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16929
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par ludo35 Jeu 11 Juil 2013, 21:39

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Sujet fusionné avec l'endroit où tu trouveras tes réponses Wink

 merci pour ce tuto, super

Par contre  comment demonter le compteur du tableau de bord?
ludo35
ludo35
Jeune Pilote
Jeune Pilote

Nombre de messages : 55
Age : 51
Localisation : retiers(35)
Date d'inscription : 18/06/2013

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty demontage compteur 205 gti

Message par ludo35 Sam 20 Juil 2013, 00:33

bonjour,

le module temperature de mon compteur ne fonctionne plus, je souhaite le changer

et pour cela j'aimerais savoir la procédure pour demonter le compteur du tableau de bord.

merci pour votre aide
ludo35
ludo35
Jeune Pilote
Jeune Pilote

Nombre de messages : 55
Age : 51
Localisation : retiers(35)
Date d'inscription : 18/06/2013

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par LRT 31 Sam 20 Juil 2013, 10:04

Regarde la Wink



 http://gtipowers.forumactif.fr/t627-depose-du-compteur-sur-205-gti-phase-2

______________________
Membre club n°004

Réfection compteur Veglia, changement de mano. + aiguilles 3x2AkW
LRT 31
LRT 31
Futur modo
Futur modo

Nombre de messages : 9252
Age : 41
Localisation : Toulouse (31)
Date d'inscription : 11/01/2012

http://www.gtipowers.com

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par Toby Dim 21 Juil 2013, 10:00

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:bonjour,

le module temperature de mon compteur ne fonctionne plus, je souhaite le changer

et pour cela j'aimerais savoir la procédure pour demonter le compteur du tableau de bord.

merci pour votre aide

 Fusioooon ! Wink regarde par ici Smile

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
Toby
Toby
Président
Président

Nombre de messages : 16929
Age : 30
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par krissdu44-85 Ven 20 Déc 2013, 16:45

salut

personne a eu des problèmes pour recalibrer ses aiguilles de température d'huile ou préssion d'huile ou encore l'éssence ?

- bon l'éssence, si on a bien repéré ( une photo par ex ) c'est simple on remet le contact juste avant de poser l'aiguille..

- préssion d'huile, pareil faut juste démarrer l'auto

- mais la température d'huile c'est plus compliqué....car moi perso après soit elle montait ( 130cv avec radiateur d'huile ) trop vite à 100-120° ou soit elle montait peu...plus comme avant quoi...j'ai résolu en reprenant le bloc de température sur un autre compteur..


______________________
en ce moment:
BMW M3 E36 Cab
et les "ex"
2O5 GTi 1.9 noire Schrick 06/88
3O9 GTi graphite 10/87
2O5 CTi 1.6 rouge 07/87
1O4 Zs gris boréal 08/81
2O5 GTi rouge 115cv 09/86
3O9 GTi 16 bleu miami 08/90
2O5 GTi graphite 105cv 20/02/84
3O9 GTi graphite 12/88 cassée en 97 Sad
krissdu44-85
krissdu44-85
Pilote Actif
Pilote Actif

Nombre de messages : 775
Age : 44
Localisation : vendée
Date d'inscription : 09/12/2013

http://www.forum-auto.com/forum2.php?config=marques.inc&cat=

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par toreto04 Ven 20 Déc 2013, 19:22

je pense que le mieu pour la T° d'huile, est de mettre le contact et de bien placer l'aiguille moteur froid, apres c'est sur qu'il faut soit avoir repéré avant, ou avoir un autre compteur pour model ^^

______________________
Réfection compteur Veglia, changement de mano. + aiguilles B0FTLN

Ma 205 GTI 1.6 [Vous devez être inscrit et connecté pour voir ce lien] et [Vous devez être inscrit et connecté pour voir ce lien]
toreto04
toreto04
Membre VIP
Membre VIP

Nombre de messages : 10583
Age : 32
Localisation : narbonne
Date d'inscription : 13/08/2012

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par krissdu44-85 Ven 20 Déc 2013, 20:28

c'est pas aussi simple que ça en faite, car quand t'enfonces l'aiguille sur son axe, l'axe a tendance à tourner ou bouger à moitié en meme temps...alors moteur éteint, les aiguilles sont bien en position basse ( repos ) mais quand tu démarres et roules, c'est là que tu vois qu'il y a un problème quand les aiguilles montent...

bon pour l'éssence, préssion et température d'huile c'est facile car ton moteur affiche toujours les memes choses ( on connais son auto ), mais la température d'huile j'avais galéré pour pas avoir des infos érronées

______________________
en ce moment:
BMW M3 E36 Cab
et les "ex"
2O5 GTi 1.9 noire Schrick 06/88
3O9 GTi graphite 10/87
2O5 CTi 1.6 rouge 07/87
1O4 Zs gris boréal 08/81
2O5 GTi rouge 115cv 09/86
3O9 GTi 16 bleu miami 08/90
2O5 GTi graphite 105cv 20/02/84
3O9 GTi graphite 12/88 cassée en 97 Sad
krissdu44-85
krissdu44-85
Pilote Actif
Pilote Actif

Nombre de messages : 775
Age : 44
Localisation : vendée
Date d'inscription : 09/12/2013

http://www.forum-auto.com/forum2.php?config=marques.inc&cat=

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par steph1808 Dim 29 Déc 2013, 11:31

impéccable le tuto
surtout la dépose de l'aiguille à la fourchette  Very Happy
merci
steph1808
steph1808
Pilote
Pilote

Nombre de messages : 164
Age : 49
Localisation : champagne-ardennes
Date d'inscription : 23/10/2013

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par XU9JA Dim 05 Jan 2014, 13:47


Très intéressant , j'ai essayé de changer les fonds de compteur mais maintenant la jauge a essence indique
la moitié hors tension au lieu du mini ............

Et certaines aiguilles sont carrément dures a enlever.

______________________
Video : Ma 205 en accélération

[Vous devez être inscrit et connecté pour voir ce lien]

Video : Flamme à l'échappement
XU9JA
XU9JA
Pilote Expert
Pilote Expert

Nombre de messages : 2805
Age : 54
Localisation : Montbéliard
Date d'inscription : 04/02/2008

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par krissdu44-85 Dim 05 Jan 2014, 15:22

j'ai pas précisé, mais faut reposer les aiguilles sur le combiné dans l'auto et contact mis en position 2...pour l'aiguille d'éssence...et moteur démarré pour la préssion/temp d'huile et eau...

seul moyen de remettre les aiguille précisément...pour la température d'huile et d'eau c'est le plus dure... Smile

______________________
en ce moment:
BMW M3 E36 Cab
et les "ex"
2O5 GTi 1.9 noire Schrick 06/88
3O9 GTi graphite 10/87
2O5 CTi 1.6 rouge 07/87
1O4 Zs gris boréal 08/81
2O5 GTi rouge 115cv 09/86
3O9 GTi 16 bleu miami 08/90
2O5 GTi graphite 105cv 20/02/84
3O9 GTi graphite 12/88 cassée en 97 Sad
krissdu44-85
krissdu44-85
Pilote Actif
Pilote Actif

Nombre de messages : 775
Age : 44
Localisation : vendée
Date d'inscription : 09/12/2013

http://www.forum-auto.com/forum2.php?config=marques.inc&cat=

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par scara74 Lun 06 Jan 2014, 13:39

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:salut

personne a eu des problèmes pour recalibrer ses aiguilles de température d'huile ou préssion d'huile ou encore l'éssence ?

- bon l'éssence, si on a bien repéré ( une photo par ex ) c'est simple on remet le contact juste avant de poser l'aiguille..

- préssion d'huile, pareil faut juste démarrer l'auto

- mais la température d'huile c'est plus compliqué....car moi perso après soit elle montait ( 130cv avec radiateur d'huile ) trop vite à 100-120° ou soit elle montait peu...plus comme avant quoi...j'ai résolu en reprenant le bloc de température sur un autre compteur..

meme soucis pour moi je vais devoir changer les manos !!
Réfection compteur Veglia, changement de mano. + aiguilles Img_0610
Réfection compteur Veglia, changement de mano. + aiguilles Img_0710

______________________
Réfection compteur Veglia, changement de mano. + aiguilles Dsc_0112Réfection compteur Veglia, changement de mano. + aiguilles Dsc_0810Réfection compteur Veglia, changement de mano. + aiguilles Dsc_0916Réfection compteur Veglia, changement de mano. + aiguilles Dsc_0917
scara74
scara74
Pilote
Pilote

Nombre de messages : 425
Age : 42
Localisation : haute savoie
Date d'inscription : 17/11/2011

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par alex74940 Mer 08 Avr 2020, 17:59

Salut les Boyz

Dites moi, apres mon intervention sur le compteur, j'avais remis les aiguilles à leurs places originelles.
Mais ça veut pas. Je m'explique...
Actuellement pour avoir la bonne valeur de plein, mon aiguille, contact coupé, est limite sur le logo de la pompe, en bas à gauche.... Niveaux manos, c'est en dessous des zerotage usine pour avoir les bonnes valeurs.
Moteur démarré mes valeurs sont ok. Mais à l'arrêt les 4 mano sont bien en dessous du zero. scratch scratch


........ Smile

______________________
tongue gtiiiiiiiiiiiiiii tongue

205 1.9 vallelunga 1990 (en cours)
205 1.9 graphite 1990 (heuu en cours aussi) Very Happy
alex74940
alex74940
Membre Club 2021
Membre Club 2021

Nombre de messages : 643
Age : 48
Localisation : annecy le vieux
Date d'inscription : 09/05/2014

Revenir en haut Aller en bas

Réfection compteur Veglia, changement de mano. + aiguilles Empty Re: Réfection compteur Veglia, changement de mano. + aiguilles

Message par Arnaud77 Mer 08 Avr 2020, 20:00

Oui c'est habituel dès que tu mes le contact les aiguilles sont excitees et le principal c' est qu' en fonctionnement tu ais les.bonnes valeurs.
Arnaud77
Arnaud77
Membre Club 2021
Membre Club 2021

Nombre de messages : 1354
Age : 44
Localisation : Nantes
Date d'inscription : 23/11/2013

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
