Adaptateur pour Clarion ou 882 NP ou schéma de cablage Empty Adaptateur pour Clarion ou 882 NP ou schéma de cablage

Message par sankaman Sam 21 Aoû 2021, 15:03

Adaptateur pour Clarion ou 882 NP ou schéma de cablage Img_2052
Adaptateur pour Clarion ou 882 NP ou schéma de cablage Img_2050Adaptateur pour Clarion ou 882 NP ou schéma de cablage Img_2051
Bonjour.

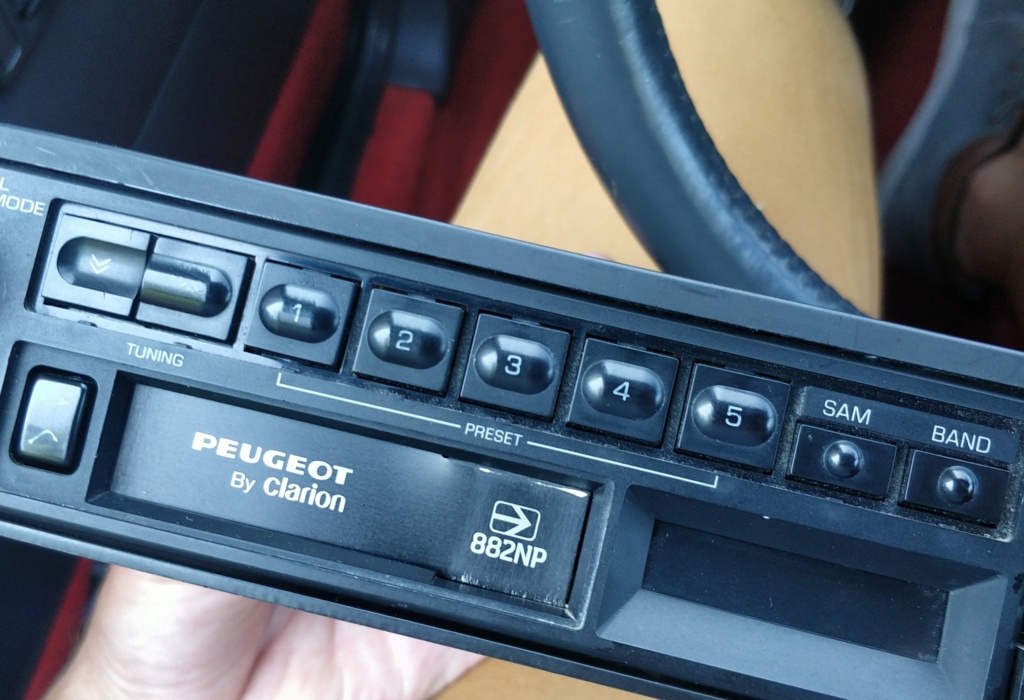

J ai ressorti le vieux clarion882np (a vos souhaits) qui était monté dans l auto a sa sortie d usine en 1986.
Je ne trouve plus l adaptateur  , normalement intègre au rack, afin de le brancher.
La manuel utilisateur n indique pas la correspondance des fils en sortie du poste.

Si quelqun pouvait me filer un coup de main pour le coup, ci dessous des photos:
sankaman
sankaman
Jeune Pilote
Jeune Pilote

Nombre de messages : 47
Age : 41
Localisation : Fr
Date d'inscription : 11/12/2014

Revenir en haut Aller en bas

Adaptateur pour Clarion ou 882 NP ou schéma de cablage Empty Resolu

Message par sankaman Sam 28 Aoû 2021, 22:09

Adaptateur pour Clarion ou 882 NP ou schéma de cablage Img_2053

Finalement, j ai réussi, en démontant la prise, a identifier rapidement les fils d alim:
Noir: négatif
Bleu épais: +12v
Les fils gris et blancs sont pour les HP, une ligne noire le long d un fil signifie pôle négatif, donc assez facile.
Les deux autres fils (rouge , j imagine un après contact, et bleu liseré) ne sont pas raccordés.
Du coup:
Adaptateur pour Clarion ou 882 NP ou schéma de cablage Img_2054


Dernière édition par sankaman le Lun 30 Aoû 2021, 08:02, édité 1 fois
sankaman
sankaman
Jeune Pilote
Jeune Pilote

Nombre de messages : 47
Age : 41
Localisation : Fr
Date d'inscription : 11/12/2014

Sirann Lee, deglingo et Alain C aiment ce message

Revenir en haut Aller en bas

Adaptateur pour Clarion ou 882 NP ou schéma de cablage Empty Re: Adaptateur pour Clarion ou 882 NP ou schéma de cablage

Message par Alain C Dim 29 Aoû 2021, 12:48

Bien joué ! Effectivement, c'est toujours "galère" de rebrancher un vieux poste lorsque le faisceau de la voiture a déjà été ré adapté... Pour ma part, le montage a été plus simple, le plus chiant étant de trouver les bons connecteurs ! Smile

______________________
"On peut rire de tout mais pas avec n’importe qui."
Alain C
Alain C
Pilote
Pilote

Nombre de messages : 355
Age : 37
Localisation : Val d'Oise
Date d'inscription : 28/10/2020

Revenir en haut Aller en bas

Adaptateur pour Clarion ou 882 NP ou schéma de cablage Empty Re: Adaptateur pour Clarion ou 882 NP ou schéma de cablage

Message par redorangina Dim 29 Aoû 2021, 20:56

Je crois avoir une notice dans mon stock, le cas échéant, je peux le scanner
