Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Voir le sujet précédent Voir le sujet suivant Aller en bas

Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Alex52 le Mer 22 Mai 2013, 00:08

Je réalise ce topic pour ceux ou celles qui entreprennent eux même le changement de leurs plaquettes de freins arrières sur le trains arrière à disque.
Difficulté:La taches est loin d'être compliquée, puisque je le fais moi même. Razz
Temps de réalisation: Moins de 30 min


Pour ceci je me suis muni:

-D'un krick
-De chandelles, pour stabiliser et sécuriser l'auto.

-D'une clef 21
-D'un petit marteau
-D'une pince multiple
-D'un petit tournevis plat
-D'un gros tournevis cruciforme, pour le remplacement des plaquettes.

Mais aussi:

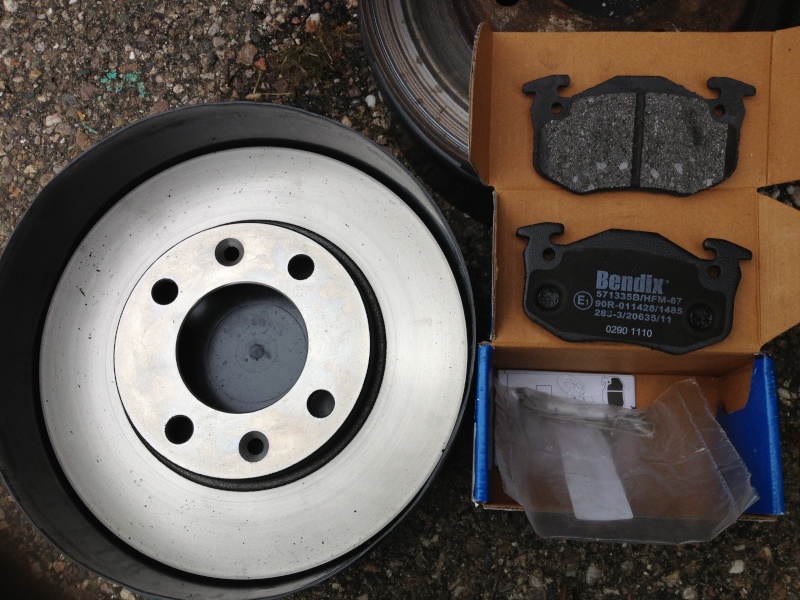

-De plaquettes neuves.(Ici des Bendix type origine)
-De disques neufs. (Type origine)
[Vous devez être inscrit et connecté pour voir ce lien]

Important: Toute ces manipulations ce font frein a main non serré !


Je commence donc par dévisser les 4 écrous de la roue arrière à l'aide de la clef de 21.
[Vous devez être inscrit et connecté pour voir ce lien]


Je lève ensuite l'auto grâce au krick et y glisse une chandelle de sécurité.
[Vous devez être inscrit et connecté pour voir ce lien]

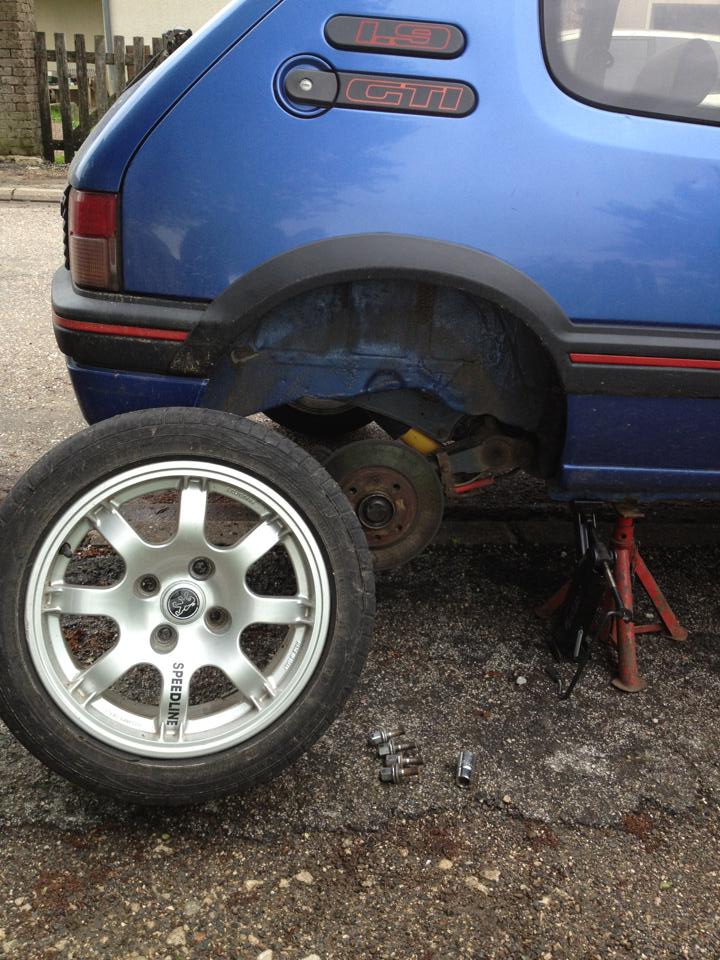

Je peux dès à présent retirer les écrous et faire tomber la roue.
[Vous devez être inscrit et connecté pour voir ce lien]

Nous obtenons donc ceci, il y a le disque, l'étrier, les plaquettes, les ressorts de plaquettes,la goupille et la glissière de maintient.
[Vous devez être inscrit et connecté pour voir ce lien]

Je commence à retirer les ressors des plaquettes et la goupille de la glissière avec la pince multiple. (ici entourés en rouge)
[Vous devez être inscrit et connecté pour voir ce lien]



Mes plaquettes ne tiennent désormais qu'avec la glissière, la goupille étant retirée il surffit donc de chasser celle ci à l'aide du marteau et d'un petit tournevis plat vers soit.
[Vous devez être inscrit et connecté pour voir ce lien]

Les plaquettes ne sont donc plus maintenues,il me suffit de les retirer de l'étier en les faisant glisser vers l'arrière. ( Flèche rouge)
[Vous devez être inscrit et connecté pour voir ce lien]

A présent j'ai donc ceci. L'étrier débarrassé de ses plaquettes, et le disque seul.
(Précision, l'étrier doit pouvoir coulisser de gauche a droite)
Pour ma part j'ai choisi de changer les disques également, mais vous pouvez sauter cette étape si vous ne changez que vos plaquettes de frein! Wink

Les disque tiennent en place avec cette unique vis (ici entourée en rouge). Il me suffit de la dévisser à l'aide du gros tournevis cruciforme. Pourquoi gros? De manière à éviter de foirer la tête de la vis!
Si cela est votre cas utilisez un tournevis à frapper.
[Vous devez être inscrit et connecté pour voir ce lien]

Ici le disque est retiré, l'étrier vide.
[Vous devez être inscrit et connecté pour voir ce lien]

Je profite de cet instant pour repousser le piston de l'étrier ,à l'aide de la pince multiple je le fais pivoter ce qui le rentre tout seul.
[Vous devez être inscrit et connecté pour voir ce lien]

J'insère à présent le disque neuf, sans oublier d'y remettre la vis de maintient avec le gros tournevis cruciforme.(entourée en rouge)
Il est préférable de dégraisser et nettoyer le disque au préalable.
[Vous devez être inscrit et connecté pour voir ce lien]

Ceci étant en place, il est temps d'installer les plaquettes neuves.
Attention, une plaquette est lisse mais l'autre est pourvue d'une "bosse" (ici en rouge), qui doit être inséré dans une fente du coté piston!
[Vous devez être inscrit et connecté pour voir ce lien]

Il suffit de les insérer en sens inverse du démontage. (1)
D'abord la plaquette plate (de notre coté), puis celle "bosselée" (coté piston).

Puis de remettre en place la glissière de maintient des plaquettes toujours avec le marteau et le petit tourne vis plat.(2)
Ne pas hésiter à gratter les traces de corrosion/poussières de manière à ce qu'elle passe plus facilement.
[Vous devez être inscrit et connecté pour voir ce lien]

Une fois le tout installé (disques, plaquettes , glissière) il ne me reste plus qu'à remettre les ressors sur les plaquettes et la goupille sur la glissière avec la pince multiple et/ou le petit tournevis plat. (ici entouré en rouge)
[Vous devez être inscrit et connecté pour voir ce lien]

Je peux maintenant remonter la roue, retirer la chandelle et descendre la GTi.
Ne pas oublier de serrer la roue avec la clef de 21 une fois la voiture au sol!
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Il reste à renouveler l'étape de l'autre coté à l'identique! Smile
Voici votre auto sur roue avec des freins arrière tout beau tout neuf! N'oublier pas de freiner plusieurs fois avant un utilisation "normale", des lubrifiant ou autres produits sont présent sur les disques neufs lors de leur fabrication.

Bonne route! Smile


Dernière édition par Alex52 le Mer 22 Mai 2013, 09:49, édité 4 fois

______________________
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
 [Vous devez être inscrit et connecté pour voir ce lien]
avatar
Alex52
Pilote Confirmé
Pilote Confirmé

Nombre de messages : 1867
Age : 27
Localisation : Haute marne
Date d'inscription : 10/01/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par LRT 31 le Mer 22 Mai 2013, 08:24

Sympa le topic merci Alex Very Happy

______________________
Membre club n°004

avatar
LRT 31
Membre Club
Membre Club

Nombre de messages : 9251
Age : 37
Localisation : Toulouse (31)
Date d'inscription : 11/01/2012

http://www.gtipowers.com

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par TontonDidi le Mer 22 Mai 2013, 08:53

Si je peux me permettre Alex pour compléter ton topic, il faut impérativement dégraisser le disque avant de le poser. Sinon le freinage sera quasi nul et les plaquettes neuves vont se gorger de gras.

______________________
////TontonDidi : Négociant en virages.////
avatar
TontonDidi
Pilote Actif
Pilote Actif

Nombre de messages : 706
Age : 52
Localisation : 95
Date d'inscription : 03/05/2013

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par eric91 le Mer 22 Mai 2013, 09:15

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Si je peux me permettre Alex pour compléter ton topic, il faut impérativement dégraisser le disque avant de le poser. Sinon le freinage sera quasi nul et les plaquettes neuves vont se gorger de gras.
je confirme
Tu peux même aussi limer légèrement les nouvelles plaquettes. Pour la petite vis cruciforme qui maintient en place ton disque,les personnes qui n'arrivent pas à l'enlever, même avec un bon tournevis, utiliser un tournevis à frapper si la vis est grippée !
avatar
eric91
Pilote Actif
Pilote Actif

Nombre de messages : 1440
Age : 31
Localisation : Essonnes (91)
Date d'inscription : 29/10/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Toby le Mer 22 Mai 2013, 09:19

Merci pour ce tuto très complet Alex et aux compléments d'Eric et de Tonton Wink

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
avatar
Toby
Secrétaire
Secrétaire

Nombre de messages : 15888
Age : 27
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par eric91 le Mer 22 Mai 2013, 09:23

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Merci pour ce tuto très complet Alex et aux compléments d'Eric et de Tonton Wink
Tobinou, ma p'tite secrétaire, tu as bien pris note ? Razz lol
avatar
eric91
Pilote Actif
Pilote Actif

Nombre de messages : 1440
Age : 31
Localisation : Essonnes (91)
Date d'inscription : 29/10/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Toby le Mer 22 Mai 2013, 09:30

Pour changer mes tambours oui, j'ai tout noté ! lol !

______________________


[Vous devez être inscrit et connecté pour voir ce lien]

Membre du Club N°002
Vivons aujourd'hui, vibrons GTI.
avatar
Toby
Secrétaire
Secrétaire

Nombre de messages : 15888
Age : 27
Localisation : Franche-Comté
Date d'inscription : 29/07/2010

https://www.facebook.com/clubgtipowers

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par eric91 le Mer 22 Mai 2013, 09:34

Razz
avatar
eric91
Pilote Actif
Pilote Actif

Nombre de messages : 1440
Age : 31
Localisation : Essonnes (91)
Date d'inscription : 29/10/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Alex52 le Mer 22 Mai 2013, 09:51

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Si je peux me permettre Alex pour compléter ton topic, il faut impérativement dégraisser le disque avant de le poser. Sinon le freinage sera quasi nul et les plaquettes neuves vont se gorger de gras.
je confirme
Tu peux même aussi limer légèrement les nouvelles plaquettes. Pour la petite vis cruciforme qui maintient en place ton disque,les personnes qui n'arrivent pas à l'enlever, même avec un bon tournevis, utiliser un tournevis à frapper si la vis est grippée !

Tuto édité les gars, merci! Wink
Je partais du principe ou tout allait bien... Razz

______________________
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
 [Vous devez être inscrit et connecté pour voir ce lien]
avatar
Alex52
Pilote Confirmé
Pilote Confirmé

Nombre de messages : 1867
Age : 27
Localisation : Haute marne
Date d'inscription : 10/01/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par eric91 le Mer 22 Mai 2013, 11:58

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Si je peux me permettre Alex pour compléter ton topic, il faut impérativement dégraisser le disque avant de le poser. Sinon le freinage sera quasi nul et les plaquettes neuves vont se gorger de gras.
je confirme
Tu peux même aussi limer légèrement les nouvelles plaquettes. Pour la petite vis cruciforme qui maintient en place ton disque,les personnes qui n'arrivent pas à l'enlever, même avec un bon tournevis, utiliser un tournevis à frapper si la vis est grippée !

Tuto édité les gars, merci! Wink
Je partais du principe ou tout allait bien... Razz
t'inquiete pas va....mais généralement, avec les GTI, mécaniquement parlant, on ne sait jamais sur quoi on va tomber...nous ne sommes jamais trop outillés Wink . En tout cas, un tuto comme le tien peut en aider plus d'un BONNE INITIATIVE
avatar
eric91
Pilote Actif
Pilote Actif

Nombre de messages : 1440
Age : 31
Localisation : Essonnes (91)
Date d'inscription : 29/10/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par tonyxu205 le Mer 22 Mai 2013, 17:09

sympa et bonne initiative Wink

je rajoute 2 petite choses, pour débloquer la vis du disque , si vous avez un cliquet et une douille avec un embout cruciforme
[Vous devez être inscrit et connecté pour voir ce lien]

c'est plus facile et on a moins de chance de foiré la vis, et il faut pas hésité à donner un coup sec sur le cliquet avec la paume de la main pour la débloqué, tous en sassurant que l'embout soit bien enfoncer dans la vis
[Vous devez être inscrit et connecté pour voir ce lien]

et pour l'etrier, je trouve plus simple de prendre un gros tournevis plat et de le tourné
sa permet de bien le rentré à font
[Vous devez être inscrit et connecté pour voir ce lien]

je me suis pas embêter, j'ai pris les photos sur un train de 309gti déja parterre,
et désolé pour le bordel autour Embarassed

avatar
tonyxu205
Pilote Actif
Pilote Actif

Nombre de messages : 900
Age : 38
Localisation : saffré
Date d'inscription : 08/12/2011

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Thomas77 le Mer 22 Mai 2013, 17:40

Sympa ce tuto, bien fait et très complet

Par contre c'est du 21 tes écrous de roue ?? moi c'est du 19 scratch

______________________
avatar
Thomas77
Membre Club
Membre Club

Nombre de messages : 2930
Age : 27
Localisation : Fontainebleau (77)
Date d'inscription : 18/10/2011

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Baptiste le Dim 21 Juil 2013, 10:31

Si j'avais su, j'aurai lu ce topic avant ! Merci Alex I love you!




Je complète ce topic :

Pour ma part, je me suis servi de ma visseuse à choc (en petite vitesse ) pour enlever la vis qui tenait le disque. Elle était complètement rouillée.. Dans ce cas, il vous faut un embout cruciforme PH3 !

Pour enlever mes disques il a fallu que je tape par derrière avec un marteau, ils ne voulaient pas sortir..

Quand au piston, il faut bien le visser pour le rentrer, mais appuyer dessus en même temps. Si malgré tout ces efforts vous ne parvenez pas à le rentrer au bout, je vous livre l'astuce de Sylvain : Enlever du liquide de frein du bocal a l'aide d'une seringue, ca fera moins de pression et ce sera plus facile à pousser Smile !

______________________
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Baptiste
Membre Club
Membre Club

Nombre de messages : 4832
Age : 25
Localisation : Saône et Loire
Date d'inscription : 14/12/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Gtiste le Lun 22 Juil 2013, 10:57

Merci Alex pour ce beau tutoriel, je pense que cela va en aider plus d'un Wink

______________________
La 205 GTI quel sacré numéro
Membre du Club N°001
[Vous devez être inscrit et connecté pour voir ce lien]

Présentation de ma 205 GTI

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par casimfred le Lun 22 Juil 2013, 11:21

Un tournevis à frapper n'est pas du luxe aussi et si vous avez bien foiré la tête de vis, une perceuse et un foret et on perce mais pas trop ( ne pas totalement percer la tête ) et un coup de marteau derrière le disque et la tête de vis saute.Apres il reste que le filetage de la vis a enlever avec une pince étaux. Je fais toujours comme ça au taff au lieu de perdre du temps a chercher l'embout qu'il faut ou le tournevis a frapper. Wink

______________________
309 GTI 1.9L 130 1991
Nouvelle 308 Facelift 2017, GT Line 1.5L HDI 130 Bleu Magnétic.
avatar
casimfred
Pilote
Pilote

Nombre de messages : 380
Age : 37
Localisation : Tomblaine (54)
Date d'inscription : 09/05/2013

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par pedrogti le Mar 23 Juil 2013, 11:24

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Sympa ce tuto, bien fait et très complet

Par contre c'est du 21 tes écrous de roue ?? moi c'est du 19  scratch

 pareil pour moi! Wink

______________________


  ____Membre Club n° 37____

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
pedrogti
Membre Club
Membre Club

Nombre de messages : 4151
Age : 37
Localisation : 91
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par LRT 31 le Mar 23 Juil 2013, 11:59

pareil 19 Very Happy

______________________
Membre club n°004

avatar
LRT 31
Membre Club
Membre Club

Nombre de messages : 9251
Age : 37
Localisation : Toulouse (31)
Date d'inscription : 11/01/2012

http://www.gtipowers.com

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par tonyxu205 le Mer 24 Juil 2013, 09:20

toutes les 205 sont sortie d'origine en écrou de roue de 19
le fait que alex à des jtes pts avec des goujons différents, c'est possible que sa soit monté avec du 21 Wink
avatar
tonyxu205
Pilote Actif
Pilote Actif

Nombre de messages : 900
Age : 38
Localisation : saffré
Date d'inscription : 08/12/2011

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par casimfred le Mer 24 Juil 2013, 18:04

En même temps pour les vp chez psa, la norme jusque dans les années 2000 était du 19 et c'est passé en 17 apres. ( je ne suis pas sure mais autour de l'année 2002 mais ce n'est pas sure )
avatar
casimfred
Pilote
Pilote

Nombre de messages : 380
Age : 37
Localisation : Tomblaine (54)
Date d'inscription : 09/05/2013

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Val' le Ven 09 Aoû 2013, 18:31

Je tombe seulement sur le topic, franchement bien détailler.

 Je m'en servirais à mon prochain changement de plaquettes est disques Very Happy

______________________
Membre du Club N°026
avatar
Val'
Pilote Actif
Pilote Actif

Nombre de messages : 756
Age : 24
Localisation : Audincourt
Date d'inscription : 20/03/2012

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par greg55 le Sam 10 Aoû 2013, 06:58

pas mal ce tuto, la 205 sur le coté ce ne serait pas une Gentry.
avatar
greg55
Pilote
Pilote

Nombre de messages : 296
Age : 34
Localisation : fromereville les vallons 55
Date d'inscription : 09/01/2009

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par DOUTAR le Sam 30 Nov 2013, 09:23

merci mon frere c est tres intercent
avatar
DOUTAR

Nombre de messages : 2
Age : 37
Localisation : moroco
Date d'inscription : 30/11/2013

Revenir en haut Aller en bas

Re: Tuto: Changer ses plaquettes de freins/disques arrière (1,9)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
